МГСУ ИПГС — Общественный центр с железобетонным каркасом — Выбор наиболее эффективной технологии выполнения работ по монтажу конструкций здания

Исходные данные для выбора монтажного крана

Основными расчетными данными для выбора крана, имеющего техническую возможность установить конструкцию определенной массы на проектную отметку, являются монтажная масса конструкции Р_м, монтажная высота Н_м и вылет крюка крана L_кр, при котором он способен поднять монтируемый элемент на монтажную высоту.

Р_м– монтажная масса элементов, входящих в конструкцию как сборочную единицу, определяется по формуле 3.1 (т);

Р_м= Р_э + Р_о,                                                          (3.1)

где Р_э  — масса элемента;

Р_о – монтажная масса оснастки, определяется по формуле 3.2: т.

Р_о = Р_стр +n×P_расп+m×P_рас+k×P_лест+z×P_мст,                          (3.2)

где Р_стр – масса строп, траверс и кондукторов, (т);

Р_расп – масса распорок, (т);

Р_рас– масса расчалок, (т);

Р_лест – масса монтажных лестниц, (т);

Р_мст – масса монтажных столиков, г;

n, m, k, z – количество соответствующих монтажных элементов, шт.

-плита покрытия

Р_э= 4,44(т);

Р_стр= 0,12(т);

Р_м= 4,44+0,12 = 4,56 (т);

свету (та часть высоты грузозахватного устройства, которая возвышается над монтируемой конструкцией), длина полиспаста с крюковой обоймой (не менее 1метра или в зависимости от возможности, определяемой длиной стрелы), так называемая высота запаса, равная 0,5 метра. Последняя учитывает подъем, ориентирование и наводку конструкции на место ее установки на высоте 0,5 метра над проектной отметкой.

Монтажная высота Н_м, м, для каждого из монтируемых элементов определяется по формуле 3.3:

Н_м=Н_о+Н_зап+Н_эл+Н_стр+Н_пол, м,                                 (3.3)

где Н_о – проектная отметка установки конструкции, м;

Н_зап– запас по высоте, принимаемый 0,5 м;

Н_эл – высота элемента, м;

Н_стр – высота строповки, м;

Н_пол – высота полипаста крана, принимаем 1,0 м.

H_м=10,2+0,22+2+0,5+1=13,92 м;



L = 0,7+1,6+14,8 =17,1 м



Требуемые параметры:

Грузоподъемность max – 4,56 т;

Монтажная высота max – 13,92 м;

Вылет крюка max – 17,1 м;



По требуемым характеристикам подбираем два крана: ДЭК-50 и СКГ-30



Для окончательного решения проводим технико-экономическое сравнение вариантов монтажных машин.

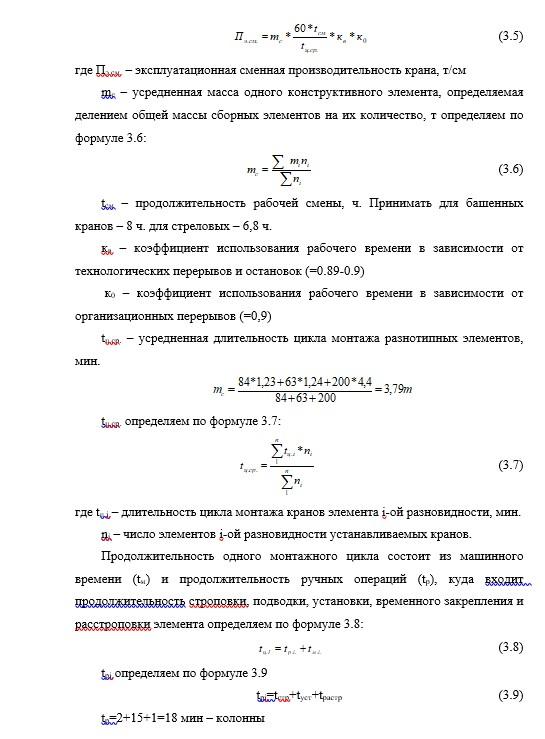

Эксплуатационная сменная производительность крана при монтаже разнотипных конструкций определяется по формуле 3.5:

где С_ед – единовременные затраты, связанные с работой маши на данном объекте, определяется по формуле 3.15:

(3.15)

где С_пер – стоимость перебазировки крана на объект

С_монт – стоимость монтажа машин

С₀ – стоимость демонтажа машин

С_всп – стоимость вспомогательных работ

Т₀ – годовые амортизационные отчисления

С_т.э. – текущие эксплуатационные затраты

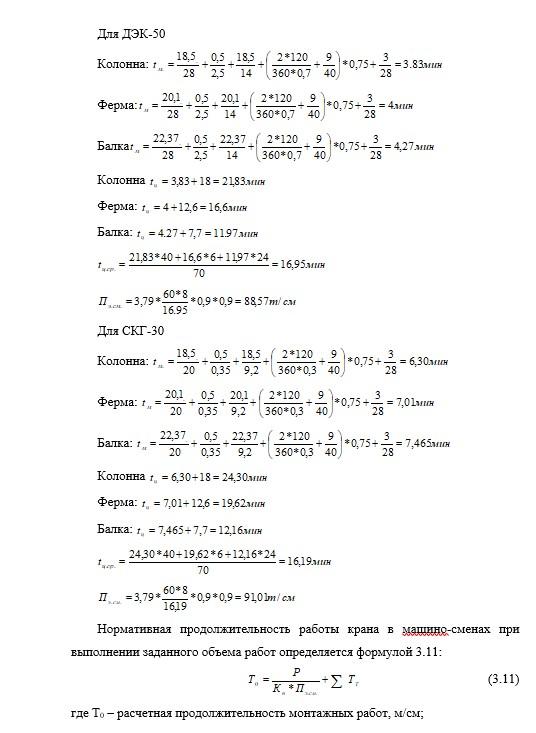

ДЭК-50

С_ед=24,36+283,5+45,6=563,46 руб

С_т.э=5,8+0,61+0,18+7,7=14,29 руб

С_м.см=563,46/175,03+10,1+14,29=27,61руб

С₀=1.08(274.9+27,61*175,03)+1,5*20553,83=56347 руб

СКГ-30

С_ед=53+890=943 руб

С_т.э=24,6+3,85+0,74+11,15=40,34 руб

С_м.см=943/263,38+27,43+40,34=71,35 руб

С₀=1,08-71,35+263,38+1,5*20553,83=51126,3 руб

Себестоимость 1 тонны конструкции

ДЭК-50 С_е= С₀/V=56347/18545.65=2,959 руб/т

СКГ-30 С_е= С₀/V=51126,3/18545.65=2,757 руб/т







Определение трудоемкости монтажа удельных затрат на монтаж 1т конструкции

Удельные приведенные затраты определяется по формуле 3.16:

(3.16)

где П_з — приведенные затраты, определяем по формуле 3.17

П_з=С₀+Е_н+SК_iТ_i/Т_год                                      (3.17)

V – объем работ по монтажу;

Е_н – нормативный коэффициент экономической эффективности капитальных вложений;

К_i – инвентарно-расчетная стоимость крана, руб.

Т_год – общее число машиносмен работы крана в году.

ДЭК-50

П_з= 36347+1,12*26880*175,03/400=37758 руб.

П_зу=37758/18545,85=2,036 руб/т

СКГ-30

П_з= 51126,3+1,12*40300*263,38/400=54311 руб.

П_зу=54311/18545,85=2,029 руб/т

Полученные результата экономического анализа сводят в таблицу 3.2



Таблица 3.2 – Экономический анализ

№	Показатели	Ед.изм.	Варианты
			ДЭК-50	СКГ-30
1. 2.   3.   4.	Продолжительность монтажа Удельная себестоимость конструкции Удельная трудоемкость монтажа 1т конструкции Приведенные удельные затраты	см руб/т   ч.см/т   руб/т	4,74 2,959   0,142   2,036	4,69 2,757   0,14   2,029



Наиболее эффективным и экономичным по технико-экономическим показателям является использование гусеничного крана СКГ-30
