МГСУ ИПГС — Проектирование спортивного комплекса переменной этажности в г. Краснодаре — Выбор наиболее эффективной технологии выполнения работ по монтажу конструкций здания

Исходные данные для выбора монтажного крана

Определение монтажного крана базируется на необходимости соответствия монтажа по конструктивной характеристике монтируемого объекта (конструктивной схемы и размеров здания, массы и расположении элементов на здании, рельефа строительной площадки и других особенностей, определяющих выбор технических средств монтажа) параметрам монтажного крана.

К параметрам монтажных кранов относятся:

наибольшая масса груза, которая может быть поднята краном при условии сохранения его устойчивости и прочности конструкции — грузоподъемность

наибольшая длина стрелы расстояние между центром оси пяты стрелы и оси обоймы грузового полиспаста;

максимальный вылет крюка — расстояние между осью вращения поворотной платформы крана и вертикальной осью, проходящей через центр обоймы грузового крюка. При определении полезного вылета крюка расстояние отсчитывают от наиболее выступающей части крана

максимальная высота подъема крюка — расстояние от уровня стоянки крана до центра грузового крюка в его верхнем положении;

По техническим параметрам выбор монтажного крана начинаем с уточнения массы монтируемых элементов, монтажной оснастки и грузозахватных устройств; габаритов и проектных положений элементов в полносборном здании. По этим данным выбираем группу элементов, характеризующуюся максимальными монтажными параметрами, для которых определяют минимальные требуемые параметры крана.

Требуемая грузоподъемность крана определяется по формуле 4.1:

(4.1)

К- коэффициент, учитывающий увеличение массы элемента от расчётной =1,07.

Q_т— наибольшая масса из монтируемых элементов

Q_гр— масса гpузoзaхватного устройства.

Вылет стрелы определяем по формуле 4.2:

(4.2)

—   минимальная длина стрелы

λ =60-  угол наклона стрелы

α=3- ширина полей крана

Высоту подъема определяем по формуле 4.3:

                                            (4.3)

— высота грузозахватного приспособления =1,4 м

— высота здания 8,68 м

— высота элемента =2,5 м

-высота строповки =3,9 м

Требуемые характеристики крана приводятся в таблице 3.2

Таблица 3.2 – Требуемые характеристики крана

По требуемым характеристикам подбираем два крана: СКГ-30 и ДЭК-251

Выбор оптимального варианта монтажного крана по технико-экономическим показателям

Основные критерии при выборе варианта крана:

1. Продолжительность монтажных работ;
2. Трудоемкость монтажа;
3. Себестоимость монтажных работ;
4. Приведенные затраты;

Для СКГ-30:

1. Расчет продолжительности монтажных работ:

Продолжительность пребывания крана на объекте определяется по формуле 4.4

Т_к = Т_о + Т_тр + Т_м + Т_оп + Т_д                                        (4.4)

где Т_о – время крана непосредственно на монтаже;

Т_тр + Т_м + Т_оп + Т_д – время на транспортирование крана на объект, его монтаж, опробование, пуск и демонтаж  (Т_тр=Т_м =Т_оп= Т_д =6 смен)

Время ручных операции одного цикла (сумма времени затрачиваемого на строповку, установку и расстроповку элемента, мин) определяем по формуле 4.5:

(4.5)

Машинное время цикла определяется по формуле 4.6:

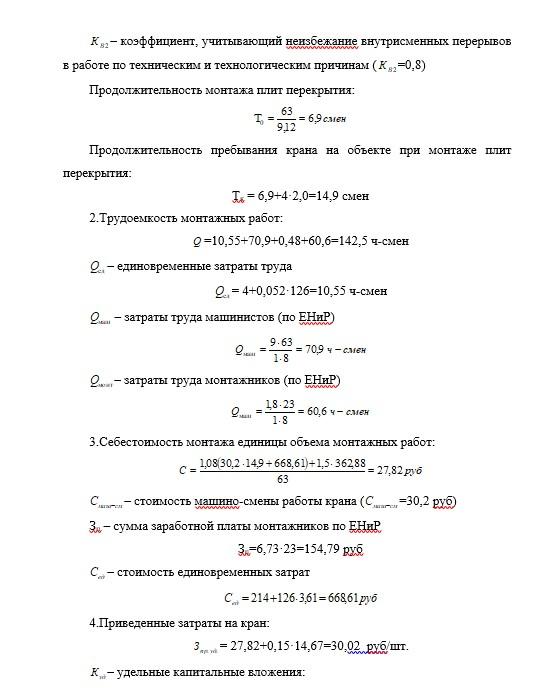

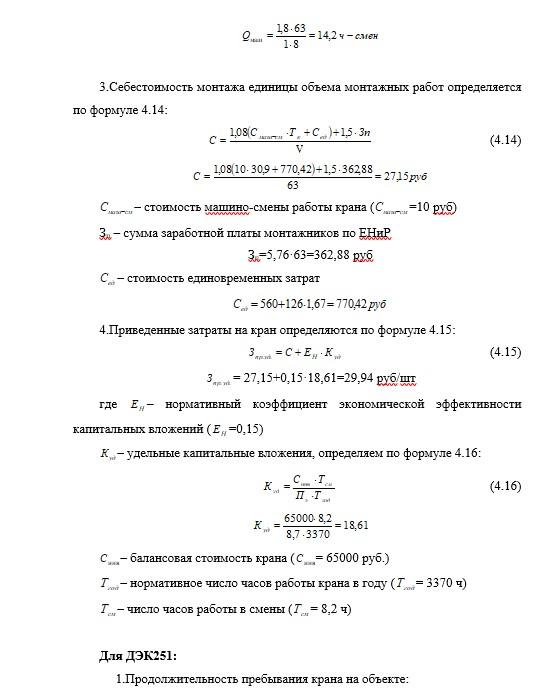

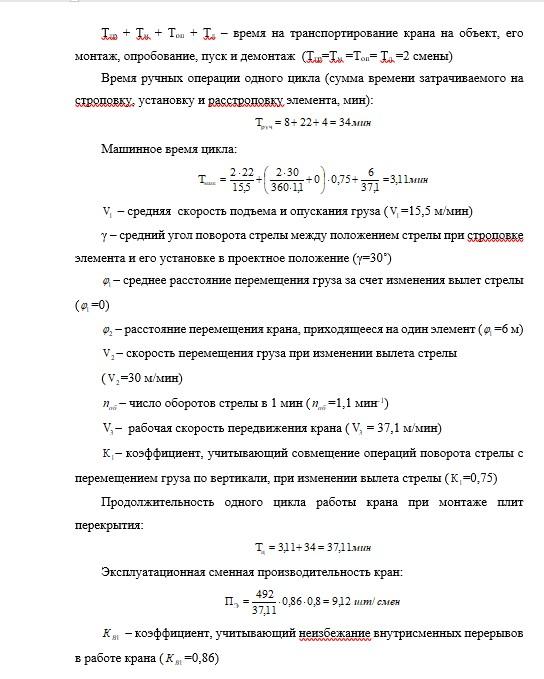

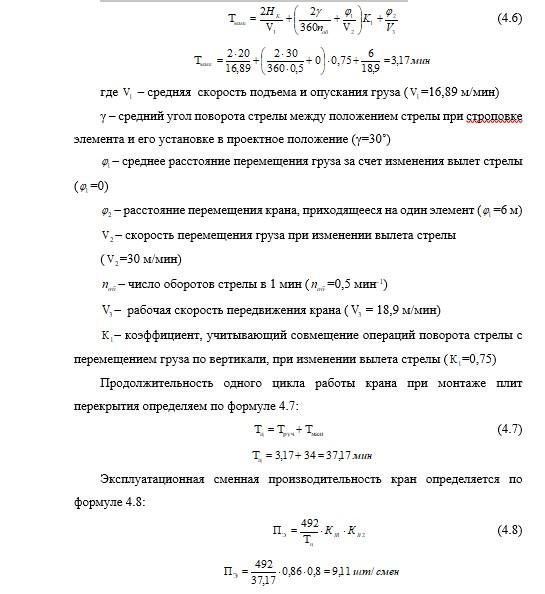

Рисунок 4.1 — Графики грузоподъемности (сплошные линии) и высоты подъема крюка (штриховые линии)
