МГСУ — КР — Организация строительства 9-этажного 72-квартирного жилого здания

Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждение

высшего образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»

____________________________________________________________________





Программа профессиональной переподготовки:

«Промышленное и гражданское строительство»





Кафедра «Технология и организация строительного производства»

Дисциплина «Организация строительного производства»





Курсовая работа

На тему: «Организация строительства 9-этажного 72-квартирного жилого здания»









Выполнил:



Проверил:





























Москва

2025



Содержание

Введение
1 Календарное планирование
1.1 Построение календарного плана
1.2 Определение нормативной продолжительности строительства
1.3 Организация выполнения работ
1.4 Сетевое моделирование
1.5 Выбор машин и механизмов
2. Проектирование строительного календарного плана
2.1 Размещение машин и механизмов
2.2 Размещение дорог
2.3 Проектирование складов
2.4 Проектирование временных зданий
2.5 Проектирование временного водопровода
2.6 Обеспечение строительства электроэнергией
2.7 Технико-экономические показатели
Заключение
Список литературы

Введение

Цель получения опыта работы непосредственно уже на предприятии, так как теория обязательно должна сопровождаться практикой.

Задачи, поставленные организацией: это сопровождение проекта здания и проектов инженерных сетей.

Структура работы это необходимое подчинение непосредственному начальнику, а также совместное обсуждение текущих задач и произошедших ошибок

Согласно задания необходимо выполнить проект производства работ для односекционного 9-этажного 72 квартирного жилого дома.

Размеры здания в плане 14,4 × 43,2 м

Несущие конструкции (стены, перекрытия) – сборные, железобетонные.

Несущие конструкции (стены, полы) — сборные, железобетонные. Толщина стен 160 мм, толщина полов 160 мм. Несущая система — перекрестно-стеновая. Шаг поперечных стен: 2,4; 3,6; 6,0 м. Высота этажа – 2,8 м.

Ограждающие конструкции двухслойные: блоки из ячеистого бетона 500 мм, облицовочный кирпич 120 мм. Внутренние перегородки панели имеют толщину 120 мм.

Начало возведения проектируемого дома – Апрель 2026 г.

Строительство здания происходит при помощи стационарного башенного крана типа КБ-405-2. Стесненные условия строительства отсутствуют.

Таблица 1 – Характеристика объекта строительства

Площадь застройки м2	Строительный объем м3	Продолжительность строительства, мес.	Подготовительный период, мес.	Подземная часть месяцев	Надземная часть, месяцев	Отделка мес.
638,3	17353	12	1	1,5	7	2,5





Таблица 2 – Ведомость сборных элементов

№п.п.	Наименование материалов	т/м/м3
1	Фундаментные подушки	1,27/2,38/0,69
2	Фундаментные блоки под стены	1,75/2,38/0,95
3	Стеновые панели наружные	2,27/2,73/2,21
4	Стеновые панели внутренние	5,15/6,22/4,19
5	Крупнопанельные перегородки	3,86/5,19/2,1
6	Плиты перекрытия	4,87/6,06/1,26
7	Лестничные марши и площадки	2,9/2,84/-
8	Плиты покрытия	2,01/2,84/0,51
9	Плиты балконные	0,8/3,59/-
10	Блоки лифтовых шахт	8,2/3,62/-
11	Блоки вентиляционные	1,04/2,7/-
12	Трубы мусоропровода	1,5/2,65/-
13	Сантехнические кабины	2,5/2,52/-



Таблица 3 – Ведомость объемов работ

N п.п.	Наименование работы	Ед. изм.	Кол-во
1	Механизированные земляные работы по рытью котлованов и траншей с отвозом лишнего грунта	100 м3	15,1
2	Добор грунта вручную	1м3	152
3	Обратная засыпка	10 м3	188
4	Монтаж фундаментных подушек	шт.	58
5	Монтаж блоков стен подвала	шт.	232
6	Монтаж крупнопанельных перегородок в подвале	шт.	44
7	Монтаж железобетонных лестничных маршей и площадок в подвале	шт.	2
8	Монтаж плит перекрытия в подвале	шт.	74
9	Гидроизоляция подземной части	100 м2	4,89
10	Устройство бетонной подготовки под полы в подвале	100 м2	6,29
11	Отделка подвала (штукатурные работы, окраска стен и потолка)	1 м2	1850
12	Устройство цементных полов в подвале	1 м2	629
13	Монтаж панелей наружных	шт.	196
	Монтаж панелей внутренних	шт.	148
14	Монтаж крупнопанельных перегородок	шт.	178
15	Монтаж плит перекрытий	шт.	666
	монтаж лестничных маршей и площадок	шт.	20
	Монтаж плит балконов и лоджий	шт.	72
	Монтаж ограждения балконов и лоджий	шт.	72
	Монтаж блоков лифтовых шахт	шт.	9
16	Монтаж объемных блоков сантехкабин	шт.	72
	Монтаж вентиляционных блоков	шт.	72
17	Установка труб мусоропровода	1шт м	144 29
18	Монтаж плит покрытия	шт.	74
19	Устройство кровли (пароизоляция, утепление, стяжка и тд)	100 м2	6,24
20	Звукоизоляция полов	10 м2	560
21	Гидроизоляция полов	10 м2	54
22	Устройство цементной стяжки	1 м2	6140
	Устройство плиточных полов	1 м2	268
	Устройство паркетных полов	1 м2	4164
	Устройство линолеумных полов	1 м2	1718
23	Заполнение проемов оконных	шт.	252
	Заполнение дверных проемов	шт.	412
24	Остекление окон и витражей	1 м2	1147
25	Масляная окраска стен по штукатурке и бетону	1 м2	1170
26	Побелка потолков	1 м2	6140
27	Облицовка стен керамической плиткой	1 м2	1100
28	Оклейка стен обоями	1 м2	39500



1 Календарное планирование

1.1 Построение календарного плана

Календарный план строительства составляется в структуре строительного проекта для всего комплекса объектов и связанных с ним работ. В календарном плане определяют сроки и последовательность ввода отдельных частей структуры, распределение капитальных затрат и объем работ по времени; потребность в материальных ресурсах, машинах, рамах. Объем работ в таком плане указывается в сметной стоимости.

В проекте монтажных работ они составляют график работ по комплексу и по отдельным конструкциям, а также по сложным процессам на основе принятой технологии и разработанного плана обслуживания с учетом сроков выполнения графика.

График для отдельного объекта для монтажных работ — это объем работ, который должен быть выполнен в физических единицах, то есть в тоннах для стальных конструкций и в кубических метрах (м3) для монолитного железобетона.

В рамках проекта производства работ разрабатывается график и график работ, график движения рабочих и график основных монтажных механизмов.

Календарный план включает в себя: подготовительные и вспомогательные работы, погрузочно-разгрузочные работы на складе, сортировку, приемку, транспортировку и сборку конструкций, монтаж, демонтаж и перестановку кранов, монтаж элементов конструкций, бетонирование отдельно для каждого вида работ.

Объем работ для всех операций и процессов берется в соответствии с рабочими чертежами в физических единицах или по количеству подъемов строительным краном. Объем работ подготовительного периода, неучтенных и ликвидационных работ занимает в% к общему объему работ.

При большом объеме работ на конструкции они делятся на отдельные секции (крючки), которые можно сдавать отдельно для дальнейшей работы (установка оборудования, сетей и т. Д.). Расписание в этом случае составляется отдельно для каждого захвата или с учетом их.

Для каждого процесса в плане объем работ также указывается в физических единицах. Сложность каждого процесса определяется на основе норм ЕНиР или временных норм ВНиР или ТНиР, а также местных или оценочных стандартов. Для отдельных конструкций затраты на рабочую силу могут быть определены по количеству подъемов элементов или блоков краном за смену. Общие затраты на рабочую силу каждого процесса определяются в смены человека путем умножения объема работы на стандартную трудоемкость, а необходимые затраты машинного времени выполняются в смены машины в соответствии со стандартами. Состав рабочей группы принимает ЕНиР с учетом сложившейся практики и в соответствии с условиями работы.

Количество кранов и бригад устанавливается в соответствии с назначенными сроками проведения работ на объекте.

На основании графика работы, суммируя данные за каждый день, составляем график работы по дням и месяцам и график движения рабочей силы с разбивкой по профессиям. Также составьте механизмы сборки графики движения. Все эти графики служат материалом для планирования работ, а их выполнение обеспечивает выполнение работ в установленные сроки.

Вывод: календарное планирование обеспечивает качественное выполнение работ в установленные сроки



Таблица 4 – Ведомость затрат труда и машинного времени для общестроительных работ

N п.п.	Наименование работы	Ед. изм.	Кол-во	Норма времени ч.ч.	Трудоемкость ч.см.	норма времени маш-ч	Машиноемкость	Состав бригады
1	Механизированные земляные работы по рытью котлованов и траншей с отвозом лишнего грунта	100 м3	15,1			3,9	7,4	Машинист 6 р. Машинист 5 р.
2	Добор грунта вручную	1м3	152	2,6	49,4			Землекопы 1 р и 2 р
3	Монтаж фундаментных подушек	шт.	58	0,84	6,1	0,72	5,22	Монтажники 4 р, 3 р, 2 р, машинист 5 р
4	Монтаж блоков стен подвала	шт.	232	0,81	23,5	0,72	20,88	Монтажники 4 р, 3 р, 2 р, машинист 5 р
5	Монтаж крупнопанельных перегородок в подвале	шт.	44	1,08	5,9	0,83	4,57	Монтажники 4 р, 3 р, 2 р, машинист 5 р
6	Монтаж железобетонных лестничных маршей и площадок в подвале	шт.	2	2,7	0,7	0,55	0,14	Монтажники 4 р (2 чел), 3 р, 2 р, машинист 5 р
7	Монтаж плит перекрытия в подвале	шт.	74	1,2	11,1	0,32	2,96	Монтажники 4 р (2 чел), 3 р, 2 р, машинист 5 р
8	Гидроизоляция подземной части	100 м2	4,89	3	1,8			Изолировщики 3 р, 2 р
9	Устройство бетонной подготовки под полы в подвале	100 м2	6,29	8,6	6,8			Бетонщики 3 раз., 2 раз.
10	Устройство цементных полов в подвале	100м2	6,29	23	18,1			Бетонщики 3 раз. (2 чел.), 2 раз. (2 чел.)
11	Отделка подвала (штукатурные работы, окраска стен и потолка)	100 м2	18,5	97	224,3			Маляры 5 р, 4 р, 3 р, 2 р.
12	Обратная засыпка	100 м3	18,8	0,97	2,3			Машинист 4 р
13	Монтаж башенного крана	шт.	1	230	28,8			5 монтажников
14	Монтаж панелей наружных	шт.	196	2,72	66,6	1,19	29,16	Монтажники 5 р, 4 р, 3 р, машинист 5 р
15	Монтаж панелей внутренних	шт.	148	1,2	22,2	0,5	9,25	Монтажники 5 р, 4 р, 3 р, машинист 5 р
16	Монтаж крупнопанельных перегородок	шт.	0	1,08	0,0	0,83	0,00	Монтажники 5 р, 4 р, 3 р, машинист 5 р
17	Монтаж плит перекрытий	шт.	666	1,2	99,9	0,37	30,80	Монтажники 4 р, 3 р, 2 р, машинист 5 р
18	Монтаж лестничных маршей и площадок	шт.	20	2,7	6,8	0,55	1,38	Монтажники 4 р (2 чел), 3 р, 2 р, машинист 5 р
19	Монтаж плит балконов и лоджий	шт.	72	2,16	19,4	0,74	6,66	Монтажники 4р. (2 чел), 3 р., 2р., машинист 5 р.
20	Монтаж ограждения балконов и лоджий	шт.	72	1,08	9,7			Монтажники 4 р, 3 р, 2 р, машинист 5 р
21	Монтаж блоков лифтовых шахт	шт.	9	2,04	2,3	0,70	0,79	Монтажники 4 р (2 чел), 3 р, 2 р, машинист 5 р
22	Монтаж объемных блоков сантехкабин	шт.	72	1,08	9,7	0,32	2,88	Монтажники 5 р, 4 р, 3 р, 2 р, машинист 5 р
23	Монтаж вентиляционных блоков	шт.	72	1,56	14,0	0,34	3,06	Монтажники 5 р, 4 р, 3 р, 2 р, машинист 5 р
24	Установка труб мусоропровода	1м	144	1,02	18,4	0,27	4,86	Монтажники 4 р (2 чел), 3 р, 2 р, машинист 5 р
25	Монтаж плит покрытия	шт.	74	1,12	10,4	0,28	2,59	Монтажники 4 р, 3 р, 2 р, машинист 5 р
26	Устройство кровли (пароизоляция, утепление, стяжка и тд)	100 м2	6,24	42,5	33,2			Кровельщики 5 р, 4 р, 3 р, 2 р, изолировщики 3 р, 2 р.
27	Монтаж подъемника	шт.	1	183	22,9			4 монтажника
28	Демонтаж башенного крана	шт.	1	215	26,9			5 монтажников
29	Заполнение проемов оконных	шт.	252	1,7	53,6			Плотники 4 р,2 р
30	Заполнение дверных проемов	шт.	412	2,14	110,2			Плотники 4 р,2 р
31	Остекление окон и витражей	м2	1147	0,52	74,6			Стекольщики 5 р, 4 р, 3 р
32	Облицовка стен керамической плиткой	100 м2	11	185	254,4			Облицовщики 5 р, 4 р, 3 р (2 чел), 2 р (2 чел)
33	Звукоизоляция полов	100 м2	56	8,7	60,9			изолир. 4р. 2р.-2 ч.
34	Гидроизоляция полов	100 м2	5,4	3	2,0			Изолировщики 3 р, 2 р.
35	Устройство цементной стяжки	100 м2	61,4	23	176,5			Бетонщики 4 р, 3 р, 2 р.
36	Масляная окраска стен по штукатурке и бетону	100 м2	11,7	41	60,0			Маляры 5 р, 4 р, 3 р, 2 р.
37	Побелка потолков	100 м2	61,4	7,8	59,9			Маляры 4 р, 2 р (2 чел)
38	Оклейка стен обоями	100 м2	395	23	1135,6			Маляры 5 р, 4 р, 3 р, 2 р.
39	Устройство паркетных полов	м2	4164	0,98	510,1			Паркетчики 5 р, 3 р
40	Устройство плиточных полов	м2	268	1,75	58,6			Облицовщики 4 р, 3 р
41	Устройство линолеумных полов	м2	1718	0,27	58,0			Облицовщики 4 р, 3 р
42	Демонтаж подъемника	шт.	1	163,2	20,4			4 человека
	Итого				3399,8		151,0



При расчете трудоемкости, продолжительность одной смены принимается равной 8 часам.

В конце ведомости приводится итог суммарной трудоемкости общестроительных работ (далее ОР).

После определения затрат труда на ОР рассчитывается трудоемкость специальных строительных работ и работ по монтажу оборудования, которая определяется процентным соотношением от суммарной трудоемкости общестроительных работ.

Трудоемкость работ по подготовке строительной площадки составляет 8%отОР.

Трудоемкость монтажа инженерного оборудования составляет для жилых зданий — 8%, от суммы трудоемкости ОР, затраты труда на пуско-наладочные работы составляют 12% от трудоемкости монтажа инженерного оборудования.

Затраты труда на электромонтажные работы принимаются в размере 6%, на внутренние санитарно-технические работы — 7% от трудоемкости ОР, на благоустройство — 3%.

Трудоемкость работ по вводу коммуникаций составляет 2% от трудоемкости ОР.



1.2 Определение нормативной продолжительности строительства

Нормативная продолжительность возведения объекта определяется по действующим «Региональным нормам продолжительности строительства зданий и сооружений в городе Москве» М. 2007г.

— общая нормативная продолжительность строительства здания – 12 мес.

— подготовительный период – 1 мес.; подземная часть – 1,5 мес.; надземная часть – 7 мес.; отделка – 2,5 мес.

Фактическая продолжительность с учётом современных тенденций сборного строительства (этаж – 7…10 дней, параллельное возведение “коробки” здания и ведение отделочных работ и т.д.) окончательно принимаем:

— общая продолжительность строительства здания – 11,5 мес.

— подготовительный период – 0,5 мес.

— подземная часть – 0,7 мес.

— надземная часть – 1,6 мес. (этаж – 7 дней)

— отделка и подготовка секции к сдаче – 8,7 мес.

Возведение надземной части здания разбиваем на ярусы (по 3 этажа) – таким образом, надземная часть здания состоит из 3 ярусов.

Основная часть работ производится в 2 смены.

Вывод: определение нормативной продолжительности строительства дает организации строительства знать необходимое количество времени для проведения работ





Таблица 5 —  Карточка-определитель работ

N п.п.	Наименование работы	Ед. изм.	Кол-во	Норма времени ч.ч.	Трудо-емкость ч.см.	Машино-емкость		Состав бригады	Продол-жительность работы	сменность	число звеньев	число рабочих в звене
						норма маш	Треб. маш-см
	Работы подземного цикла
1	Механизированные земляные работы по рытью котлованов и траншей с отвозом лишнего грунта	100 м3	15,1			3,9	7,4	Машинист 6 р. Машинист 5 р.	4	1	1	2
2	Добор грунта вручную	1м3	152	2,6	49,4			Землекопы 1 р и 2 р	8	1	3	2
3	Монтаж фундаментных блоков под стены	шт.	58	0,84	6,1	0,72	5,22	Монтажники 4 р, 3 р, 2 р, машинист 5 р	8	1	1	5
	Монтаж блоков стен подвала	шт.	232	0,81	23,5	0,72	20,88	Монтажники 4 р, 3 р, 2 р, машинист 5 р
	Монтаж крупнопанельных перегородок в подвале	шт.	44	1,08	5,9	0,83	4,565	Монтажники 4 р, 3 р, 2 р, машинист 5 р
	Монтаж железобетонных лестничных маршей и площадок в подвале	шт.	2	2,7	0,7	0,55	0,1375	Монтажники 4 р (2 чел), 3 р, 2 р, машинист 5 р
	Монтаж плит перекрытия в подвале	шт.	74	1,2	11,1	0,32	2,96	Монтажники 4 р (2 чел), 3 р, 2 р, машинист 5 р
	Итого:				47,3		33,8
4	Гидроизоляция подземной части	100 м2	4,89	3	1,8			Изолировщики 3 р, 2 р	1	1	1	2
5	Устройство бетонной подготовки под полы в подвале	100 м2	6,29	8,6	6,8			Бетонщики 3 раз., 2 раз.	3	1	1	8
	Устройство цементных полов в подвале	100м2	6,29	23	18,1			Бетонщики 3 раз. (2 чел.), 2 раз. (2 чел.)
	Итого:				24,8
6	Отделка подвала (штукатурные работы, окраска стен и потолка)	100 м2	18,5	97	224,3			Маляры 5 р, 4 р, 3 р, 2 р.	21	1	2	5
7	Обратная засыпка	100 м3	18,8	0,97	2,3			Машинист 4 р	1	2	1	1
	Работы надземного цикла
8	Монтаж башенного крана	шт.	1	230	28,8			5 монтажников	5	1	1	5
9	Монтаж панелей наружных	шт.	196	2,72	66,6	1,19	29,16	Монтажники 5 р, 4 р, 3 р, машинист 5 р	27	2	1	5
	Монтаж панелей внутренних	шт.	148	1,2	22,2	0,5	9,25	Монтажники 5 р, 4 р, 3 р, машинист 5 р
	Монтаж крупнопанельных перегородок	шт.	178	1,08	24,0	0,83	18,47	Монтажники 5 р, 4 р, 3 р, машинист 5 р
	Монтаж плит перекрытий	шт.	666	1,2	99,9	0,37	30,80	Монтажники 4 р, 3 р, 2 р, машинист 5 р
	монтаж лестничных маршей и площадок	шт.	20	2,7	6,8	0,55	1,38	Монтажники 4 р (2 чел), 3 р, 2 р, машинист 5 р
	Монтаж плит балконов и лоджий	шт.	72	2,16	19,4	0,74	6,66	Монтажники 4р. (2 чел), 3 р., 2р., машинист 5 р.
	Монтаж ограждения балконов и лоджий	шт.	72	1,08	9,7	0	0,00	Монтажники 4 р, 3 р, 2 р, машинист 5 р
	Монтаж блоков лифтовых шахт	шт.	9	2,04	2,3	0,70	0,79	Монтажники 4 р (2 чел), 3 р, 2 р, машинист 5 р
	Монтаж объемных блоков сантехкабин	шт.	72	1,08	9,7	0,32	2,88	Монтажники 5 р, 4 р, 3 р, 2 р, машинист 5 р
	Монтаж вентиляционных блоков	шт.	72	1,56	14,0	0,34	3,06	Монтажники 5 р, 4 р, 3 р, 2 р, машинист 5 р
	Установка труб мусоропровода	шт.	144	1,02	18,4	0,27	4,86	Монтажники 4 р (2 чел), 3 р, 2 р, машинист 5 р
	Монтаж плит покрытия	шт.	74	1,12	10,4	0,28	2,59	Монтажники 4 р, 3 р, 2 р, машинист 5 р
	Итого:				303,5		109,9
10	Устройство кровли (пароизоляция, утепление, стяжка и тд)	100 м2	6,24	42,5	33,2			Кровельщики 5 р, 4 р, 3 р, 2 р, изолировщики 3 р, 2 р.	5	1	1	6
	Отделочные работы
12	Монтаж подъемника	шт.	1	183	22,9			4 монтажника	4	1	1	6
13	Демонтаж башенного крана	шт.	1	215	26,9			5 монтажников	5	1	1	5
14	Заполнение проемов оконных	шт.	252	1,7	53,6			Плотники 4 р,2 р	27	1	3	2
	Заполнение дверных проемов	шт.	412	2,14	110,2			Плотники 4 р,2 р
	Итого:				163,8
	Остекление окон и витражей	м2	1147	0,52	74,6			Стекольщики 5 р, 4 р, 3 р	12	1	2	3
15	Облицовка стен керамической плиткой	100 м2	11	185	254,4			Облицовщики 5 р, 4 р, 3 р (2 чел), 2 р (2 чел)	21	1	2	6
16	Звукоизоляция полов	100 м2	56	8,7	60,9			изолир. 4р. 2р.-2 ч.	10	1	2	3
	Гидроизоляция полов	100 м2	5,4	3	2,0			Изолировщики 3 р, 2 р.
	Итого:				62,9
17	Устройство цементной стяжки	100 м2	61,4	23	176,5			Бетонщики 4 р, 3 р, 2 р.	24	1	3	2
18	Масляная окраска стен по штукатурке и бетону	100 м2	11,7	41	60,0			Маляры 5 р, 4 р, 3 р, 2 р.	27	1	1	4
	Побелка потолков	100 м2	61,4	7,8	59,9			Маляры 4 р, 2 р (2 чел)
	Итого:				119,8
19	Оклейка стен обоями	100 м2	395	23	1135,6			Маляры 5 р, 4 р, 3 р, 2 р.	72	1	8	2
20	Устройство паркетных полов	м2	4164	0,98	510,1			Паркетчики 5 р, 3 р	30	1	8	2
21	Устройство плиточных полов	м2	268	1,75	58,6			Облицовщики 4 р, 3 р	15	1	4	2
	Устройство линолеумных полов	м2	1718	0,27	58,0			Облицовщики 4 р, 3 р
	Итого:				116,6
22	Демонтаж подъемника	шт.	2	163,2	40,8			4 человека	6	1	2	4
	Итого				3399,8		151,0		346
23	Специальные работы	% от суммарной трудоемкости общестроительных работ
24	Подготовка территории		8		272,0				14	1	4	5
25	Монтаж оборудования		8		272,0				29	1	2	5
26	Пусконаладочные работы		12		32,6				2	1	2	6
27	С/т работы		7		238,0				27	1	1	8
28	Э/м работы		6		204,0				21	1	1	8
29	Благоустройство		3		102,0				8	1	2	6
30	Ввод коммуникаций		2		68,0				8	1	1	7
31	Неучтенные работы:		15		510,0				62	1	1	8
32	Сдача объекта				25				5	1	1	5
	Итого:				1723,5				176
	Итого				5123,3		151,0		522



1.3 Организация выполнения работ



Все работы по возведению здания делятся на 4 основных цикла:

— подготовительная работа;

— нулевой цикл;

— надземный цикл;

— Отделочные работы.

Строительство здания начинается с подготовительного цикла, который включает в себя следующие работы:

— расчистка и ограждение территории;

— нарезка растительного слоя;

— устройство домашнего кампуса и подключение необходимых коммуникаций;

— обеспечение сайта электропитанием;

— устройство доступа к строительной площадке;

— прокладка временных дорог;

— маркировка строительных осей

— Другой.

Работы проводятся в одну и две смены с максимальной механизацией труда. Общая продолжительность подготовительной работы составляет 14 дней.

После завершения подготовительного цикла начинаются работы «нулевого» цикла, в том числе:

— разработка котлована;

— опорная плита устройства;

— монтаж технических подземных сооружений;

— устройство наружных стен технического подполья;

— гидроизоляционные работы; — установка плит перекрытия;

— засыпка пазухи; и другие работы.

Разработка выемки грунта осуществляется с помощью одноковшового экскаватора ЭО 3322 типа «обратная лопата» с отгрузкой на самосвалы и частично на отсыпку для обратной засыпки пазух. Добавление почвы на дне ямы осуществляется вручную.

Монтаж конструкций ниже 0,000 осуществляется монтажной бригадой из 5 человек, обслуживаемой гусеничным краном СКГ-30.

Заполнять пазухи начинают после установки наружных стен и установки плит технического подполья и гидроизоляции на внешних краях стен.

Обратная засыпка пазух осуществляется с помощью бульдозера Д-42 с послойной утрамбовкой почвы с помощью электротрамбовки IE 4505.

Общая продолжительность «нулевого» цикла составляет 15 дней.

После окончания обратной засыпки пазух производится установка башенного крана КБ-405-2 и начинается работа надземного цикла.

Работы надземного цикла включают в себя:

— монтаж конструкций надземной части здания (стеновых панелей, плит перекрытий, шахт лифтов, вентиляционных блоков и т. д.);

— устройство наружных стен;

— покрытие устройства.

Вся высота здания делится на 3 яруса по 3 этажа каждый. Переход с одного уровня на другой осуществляется с интервалом в 9 дней. Работу выполняет интегрированная команда из 5 человек в 2 смены.

Параллельно с началом монтажных работ на 2-м ярусе, на 1-м ярусе начинается монтаж оконных и дверных блоков.

Монтаж выполняется в 1 смену бригадой из 6 человек с обязательным отставанием не менее 3 этажей от установки конструкций.

Отделочные работы включают в себя:

— заполнение оконных и дверных проемов;

— отделка под покраску и покраска стен и потолков;

— устройство полов;

— облицовочные работы;

— паркетные работы;

По отдельному виду работ выделяются санитарно-технические работы.

Работы по заполнению оконных и дверных проемов начинаются после окончания укладки наружных стен первого яруса.

Параллельно с укладкой наружных стен начинаются сантехнические работы первой очереди (разводка крупных трубопроводов, подключение коммуникаций).

После монтажа, кладки и заполнения оконных и дверных проемов, т.е. когда «коробка» здания готова, приступайте к отделочным работам. Работы выполняют отдельные отделочные бригады в 1 смену.

Общая продолжительность работы надземного и финишного циклов составляет 204 дня согласно календарного графику.

После того, как все работы завершены, ландшафтный дизайн и ландшафтный дизайн необходимы.

По завершении всех видов работ они начинают подготовку к вводу в эксплуатацию здания, которая заключается в проверке качества выполнения всех видов общестроительных и специальных работ, проверке работы оборудования и подготовке всей документации.

Таким образом, общее время строительства составляет 233 дня.



1.4 Сетевое моделирование

Модель — это абстрактное отображение наиболее важных характеристик, процессов и взаимосвязей реальных систем.

Сетевой график — это сетевая модель с рассчитанными параметрами (более раннее начало работы, позднее начало работы, более раннее завершение работы, более позднее завершение работы, общий резерв времени, личный резерв времени, критический путь). Сетевая модель отражает последовательность работ и технологическую зависимость между работами. Наряду с логическим элементом (работой), сетевая модель вводит второй элемент — результат работы в линейных графиках заключается в том, что этот элемент подразумевается и не имеет специального графического изображения. Разработка линейной графики направлена на отражение процесса, а не на его результат. В сетевой модели индикатор является результатом работы, а конечной целью является ввод объекта в эксплуатацию.

ПРАВИЛА ДЛЯ СТРОИТЕЛЬСТВА СЕТЕВЫХ МОДЕЛЕЙ.

1) Стрелки, изображающие произведение, должны быть расположены горизонтально, слева направо, избегая пересечений.

2) Стрелки должны быть взаимосвязаны, чтобы все реальные зависимости были фиксированными.

3) При выполнении параллельной работы вводятся дополнительное событие и зависимость, иначе разные работы будут иметь одинаковый код.

4) Если та или иная работа начинается после частичного завершения предыдущей, то ее следует разделить на части, причем каждая часть работы в расписании считается независимой и имеет свои начальные и конечные события.

5) Изображение дифференциально-зависимых заданий — необходимо ввести дополнительное событие и зависимость, чтобы отобразить реальное, а не воображаемое событие.

6) Избегайте типичных ошибок — «хвост», «тупик», «цикл».

7) Консолидация сетей:

— группа работ может быть изображена как одна, если эта группа имеет одно начальное и одно заключительное событие

— только те, которые назначены на одно событие (ссылка, бригада) могут быть интегрированы в одну работу

— название объединенной работы должно быть связано с названием интегрированной работы

1) Кодирование событий:

— необходимо соблюдать последовательность работ во времени — предшествующим событиям присваиваются меньшие номера, последующим – больше

— для кодирования используются только целые числа натуральных рядов, которые не должны повторяться

2) Необходимо избегать «люмбо» при изображении непрерывных работ.

При разработке сетевой модели были решены следующие задачи: какая работа предшествует этому, какая работает одновременно, какая работа следует за этим. Конструктивно планировочное решение здания позволяет работать по методу потока. При строительстве подземная часть здания не делится на захваты. При возведении надземная часть здания делится на три яруса по высоте. При монтаже наземная часть яруса имеет три этажа (для обеспечения трех этажей безопасности при последующих работах).

При разработке сетевой модели решались следующие задачи: какая работа предшествует данной, какая выполняется одновременно, какая работа следует за данной. Конструктивно планировочное решение здания позволяет производить работы поточным методом. При возведении подземной части здание не разбивается на захватки. При возведении надземной части здание разбивается на три яруса по высоте. При монтаже наземной части ярус составляет три этажа (для обеспечения трех этажей безопасности над последующими работами).

При расчете принимаем количество рабочих дней в месяце 22 дня.







Таблица 6 – Карточка определитель с разбивкой на захватки

N п.п.	Наименование работы	Ед. изм.	Кол-во	Трудоем-кость			Сменность		Число звеньев		Число рабочих в смене		Продолжительность работы		Продолжительность работ
				ч.см.	м.см.									1 захватка		2 захватка	3 захватка
Работы подземного цикла
1	Механизированные земляные работы по рытью котлованов и траншей с отвозом лишнего грунта	100 м3	15,1		7,4	1		1		2		4		2		2
2	Добор грунта вручную	1м3	152	49,4		1		3		2		8		4		4
3	Монтаж конструкций ниже 0,000	шт.	410	47,3	33,8	1		1		5		8		4		4
4	Гидроизоляция подземной части	100 м2	4,89	1,8		1		1		2		1		1
5	Устройство полов в подвале	100 м2	6,29	24,8		1		1		8		3		3
6	Отделка подвала (штукатурные работы, окраска стен и потолка)	100 м2	18,5	224,3		1		2		5		21		21
7	Обратная засыпка	100 м3	18,8		2,3	2		1		1		1		1
Работы надземного цикла
8	Монтаж башенного крана	шт.	1	28,8		1		1		5		5		5
9	Монтаж конструкций здания выше 0,000	шт.	1723	303,5	109,9	2		1		5		27		9		9	9
10	Устройство кровли (пароизоляция, утепление, стяжка и тд)	100 м2	6,24	33,2		1		1		6		5		5
Отделочные работы
11	Монтаж подъемника	шт.	1	22,9		1		1		6		4		4
12	Демонтаж башенного крана	шт.	1	26,9		1		1		5		5		5
13	Монтаж оконных и дверных блоков	шт.	664	163,8		1		3		2		27		9		9	9
14	Остекление окон и витражей	м2	1147	74,6		1		2		3		12		4		4	4
15	Облицовка стен керамической плиткой	100 м2	11	254,4		1		2		6		21		7		7	7
16	Гидро и звукоизоляция полов	100 м2	61,4	62,9		1		2		3		9		3		3	3
17	Устройство цементной стяжки	100 м2	61,4	176,5		1		3		2		24		8		8	8
18	Маслянная окраска стен и потолков	100 м2	73,1	119,8		1		1		4		27		9		9	9
19	Оклейка стен обоями	100 м2	395	1135,6		1		8		2		72		24		24	24
20	Устройство паркетных полов	м2	4164	510,1		1		8		2		30		10		10	10
21	Устройство плиточных и линолеумных полов	м2	1986	116,6		1		4		2		15		5		5	5
22	Демонтаж подъемника	шт.	2	40,8		1		2		4		6		6
	Итого:			3399,8								345
Специальные работы
23	Подготовка территории		10	272,0		1		4		5		14		14
24	Монтаж оборудования		6	272,0		1		2		5		29		29
25	Пусконаладочные работы		5	32,6		1		2		6		2		2
26	С/т работы		7	238,0		1		1		8		27		9		9	9
27	Э/м работы		5	204,0		1		1		8		21		7		7	7
28	Благоустройство		5	102,0		1		2		6		8		8
29	Ввод коммуникаций		2	68,0		1		1		7		8		8
30	Неучтенные работы:		0,15	510,0		1		1		8		62		62
	Итого:			1723,5								176
	Всего			5123,3								521







Сетевой график

код	Продолжи-тельность работ t	Раннее начало производства работ Трн	Ранее окончание производства работ Тро	Позднее начало производства работ Тпн	Позднее окончание производства работ Тпо	Резерв Rп	Rc
1-2	14	0	14	0	14	0	0
2-3	2	14	16	14	16	0	0
3-4	2	16	18	16	18	0	0
3-5	4	16	20	16	20	0	0
4-8	8	18	26	19	27	1	1
5-6	4	20	24	20	24	0	0
5-7	4	20	24	20	24	0	0
7-10	4	24	28	24	28	0	0
8-9	1	26	27	27	28	1	1
10-11	1	28	29	28	29	0	0
11-12	5	29	34	29	34	0	0
12-13	9	34	43	34	43	0	0
13-14	9	43	52	43	52	0	0
13-15	9	43	52	43	52	0	0
14-16	9	52	61	52	61	0	0
15-17	9	52	61	52	61	0	0
16-20	5	61	66	61	66	0	0
17-22	9	61	70	61	70	0	0
18-19	4	52	56	62	66	10	10
19-23	4	56	70	66	70	10	0
20-21	4	66	70	66	70	0	0
21-25	5	70	75	70	75	0	0
23-24	4	70	74	71	75	1	1
25-26	7	75	82	75	82	0	0
26-27	7	82	89	82	89	0	0
26-28	9	82	91	82	91	0	0
27-30	7	89	96	89	100	0	4
28-31	9	91	100	91	100	0	0
29-32	7	91	98	95	102	4	4
31-33	9	100	109	100	109	0	0
32-33	7	98	109	102	109	4	0
33-35	3	109	112	109	112	0	0
33-38	7	109	116	109	118	0	2
34-36	3	109	112	109	112	0	0
35-37	3	112	115	112	115	0	0
35-41	8	112	120	112	120	0	0
37-39	3	115	118	115	118	0	0
40-42	9	118	127	118	127	0	0
42-44	9	127	136	127	136	0	0
42-45	21	127	148	127	148	0	0
42-47	24	127	151	127	151	0	0
43-44	8	128	136	128	136	0	0
44-46	9	136	145	136	145	0	0
45-49	29	148	177	148	177	0	0
47-48	24	151	175	151	175	0	0
48-52	24	175	199	175	199	0	0
49-50	2	177	179	177	179	0	0
50-51	10	179	189	179	189	0	0
51-52	10	189	199	189	199	0	0
52-55	10	199	209	199	209	0	0
53-54	5	189	194	199	204	10	10
54-55	5	194	209	204	209	10	0
55-56	5	209	214	209	214	0	0
56-57	6	214	220	214	220	0	0
57-58	8	220	228	220	228	0	0
58-59	5	228	233	228	233	0	0



С целью удобочитаемости сетевого графика осуществлено укрупнение номенклатуры СМР. Расчет сетевой модели выполнен табличным методом. Критический путь оказался равным 233 рабочих дня, что составляет 96,3 % от нормативной продолжительности возведения объекта (242 дня). На основании полученных данных, была осуществлена календаризация сетевого графика и построен график потребности в трудовых ресурсах.

Среднее число рабочих составляет: 5123,3/233=22 человека

Максимальная потребность в рабочих составила 36 человек.

Коэффициент равномерности использования трудовых ресурсов Кн=36/22= 1,64,

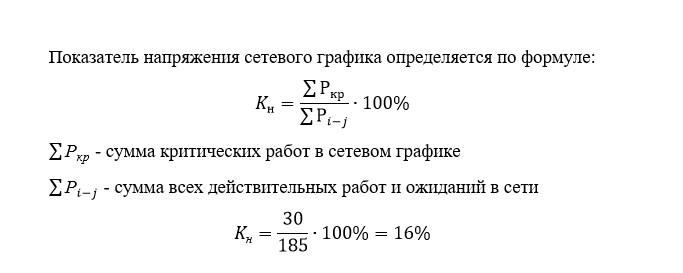

Показатель совмещения строительных процессов во времени определяется по формуле:





1.5 Выбор машин и механизмов

Общие указания по выбору монтажных механизмов.

Выбор грузозахватных устройств, технических средств для предварительного закрепления и выверки конструкций, монтажных приспособлений производят по соответствующим справочникам  и за­писывают в табличной форме (таблица 3).

Выбор крана производят по основным техническим параметрам:

• грузоподъемность Q; т

Грузоподъемность — максимальная масса груза, которую кран способен поднять, не теряя при этом устойчивости и сохраняя прочность конструкции.

• высота подъема крюка Н_кр; м

Высота подъема крюка — расстояние от уровня стоянки крана до центра тяжести грузового крюка в его верхнем положении.

• вылет стрелы крана L_ст; м

Вылет стрелы — расстояние между осью вращения поворотной части крана и вертикальной, проходящей через центр тяжести грузового крюка.

Выбор башенного крана.

Грузоподъемность Q определяется по формуле:

QTP = Q3 + QT = 5,15+ 0,63 = 5,78 т

где Q_э – масса элемента, т;

Q_с – масса строповочной оснастки, т.

— требуется вылет крюка L м:

Lтр = a + c = 5,0 + 14,4 = 19,5 м (для покрытия),

а — расстояние от оси крана до наиболее выступающей части здания:

а = Rпов + L тек = 4 + 1,0 + = 5,0 м, где

Lтр = 14,4 м, (для дальней точки), где

R пов — расстояние от оси крана до края его поворотного стола. Определяется по справочным данным. Для определения LTR допускается взять R  равный 4 м;





Требуемая высота подъема крюка (рисунок 1) Н_кр определяется по формуле: , м

где h₀ – превышение опоры монтируемого элемента над уровнем стоянки монтажного крана, м;

h_з – запас по высоте (в соответствии с требованиями по технике безопасности должен быть не менее 0,5 м);

h_э – высота (толщина) элемента в монтажном положении, м;

h_с – высота строповки в рабочем положении от верха монтируемого элемента до низа крюка крана, м.

Высота подъема крюка: Н_к = h_о + h_з + h_эл + h_тр =29+1,0+0,22+4,85=35,07 м.

По техническим характеристикам кранов, выбираем монтажный механизм КБ-405-2

Потребность в строительных машинах и механизмах сводим в таблицу

Наименование машины, марка	Количество	Пребывание на объекте (по графику)
		Начало	Конец
Бульдозер Д-42	1	14 28	18 29
Экскаватор ЭО-3322	1	14	18
Кран-нулевик: СКГ-30	1	20	28
Кран башенный: КБ-405-2	1	29	66

2. Проектирование строительного календарного плана

Стройгенплан — это чертеж, на котором показан пример расположения строительной площадки в период строительства основного периода, предназначенный для создания необходимых условий для труда рабочих, механизации работ, приёмки, хранений и  укладки конструкций. На нем показывается расположение строящегося здания, складов материалов, место приёмки раствора. и бетона, путей стоянок и движения крана с учетом вылета стрелы, временных сооружений и коммуникаций, а также ограждения строительной площадки.

Потребность во временных зданиях и сооружениях определяется предполагаемым количеством рабочих, служащих, инженеров, сотрудников СС и сотрудников службы безопасности.



2.1 Размещение машин и механизмов

При размещении монтажных механизмов на строительной площадке необходимо  учитывать требования  действующих «Правил устройства и безопасной эксплуатации грузоподъемных кранов » (1993г.). Согласно им при работе грузоподъёмных  кранов необходимо учитывать опасные зоны для рабочих и персонала.

Зоны действия крана:

— опасная зона здания – R_монт (для здания высотой <100 м R_монт=10 м)

— рабочая зона крана – l_max – максимальный вылет крюка (l_max=25 м)

— опасная зона крана — R_оп=R_макс+l_макс+0,5l_min+l_расс; м

l_макс – максимальный габарит элемента, монтируемый на фасад здания (длина стеновой панели наружной) l_макс=6 м.

l_min – минимальный габарит элемента, монтируемый на фасад здания (толщина наружной стеновой панели) l_min=0,4 м

l_расс – длина рассеивания, при падении элемента с максимальной высоты (для здания высотой <100 м l_расс =10 м

Rоп=25+6+0,5*0,4+10=41,2 м

Опасные зоны дорог, проходов, проездов — это участки подъездов и подходов в пределах всех зон, где могут находиться люди. И в стройгенплане границы этих зон обозначаются флажками, плакатами или световыми сигналами



2.2 Размещение дорог

• Транспортная схема строительной площадки зациклена в одностороннем движении.
• Цель дороги — обеспечить бесперебойную транспортировку конструкций, материалов, оборудования на протяжении всего строительства в любое время года. Дорога должна обеспечивать доставку материала в зону действия крана, в зону разгрузки и предварительной сборки, в средства вертикального транспорта, в складские помещения, открытые склады и т. Д.
• При прослеживании дорог соблюдайте следующие минимальные расстояния между дорогой и:
• — складское помещение 0,5-1 м;
• — крановые пути 6,5-12,5 м;
• — забор строительной площадки 1,5 м.
• Временные дороги не должны располагаться над подземными сетями. В случае поперечного пересечения подземных сетей траншея заполняется на всю глубину песком, если необходимо обойти место удержания с определенным подъемом, величина которого должна быть пропорциональна коэффициенту рыхления почвы,

— Параметры дороги:

— количество полос движения 1;

— ширина полотна 3,5 м;

— радиус кривизны дороги 12 м;

Опасные участки дороги — часть дороги, которая попадает в радиус опасной зоны крана.

Конструкции построенных дорог:

Временная дорога состоит из инвентарных железобетонных плит на песчаном пласте толщиной 10–25 см. Тарелки с ненапряженномом арматурой толщиной 16-18 см одинарного или двойного оборота могут быть использованы, с напрягаемой арматурой три или четыре оборота.

Проходы, переходы, тротуары устроены так, чтобы обеспечить надежный и безопасный проход рабочих, работающих на рабочие места и в хозяйственные постройки шириной 1-2 м. Тротуар поднимается над поверхностью окружающего грунта на 30-50 см, должен иметь поперечный уклон и дренаж.

Тротуары:

— натуральный грунт профилированный.

Если на строительной площадке есть ров, овраги, то необходимо использовать инвентарные мосты шириной 0,8-1 м, длиной до 3 м и весом 150 кг.



2.3 Проектирование складов

Приобъектные склады организуются для временного хранения материалов, конструкций, изделий, оборудования и других материальных ресурсов в процессе строительства объектов. Объемы подлежащих складированию ресурсов должны быть сведены к минимуму за счет рациональной организации строительства, передовых методов выполнения строительно-монтажных работ, контейнеризации строительных грузов и других организационно-технических решений.

При проектировании приобъектных складов решаются следующие задачи:

-определение запасов материалов, конструкций и изделий, подлежащих складированию

-расчет площади приобъектных складов для основных видов материальных ресурсов

-выбор типа складов и их размещение на строительной площадке

Расчет складов заключается в определении их площади с учетом приемочных и отпускных площадок, проездов и проходов.

Основным видом складов на строительной площадке являются открытые площадки. Они размещаются в зоне действия грузоподъемного крана, устанавливаемого для подачи грузов на строящееся здание. Площадки для складирования конструкций, стеновых материалов и других ресурсов располагаются вдоль временных дорог. В местах разгрузки транспортных средств на дорогах предусматриваются местные уширения.

Объём материалов, подлежащих хранению на складе:

P=(Q*λ/T)*n*K

Где:

Q -объём материала, требуемого для осуществления строительства

λ-коэффициент неравномерности поступления материалов и изделий на склады (для автомобильного транспорта)

Т -продолжительность потребления данного ресурса

п -нормативный запас материалов, дней

К =1,3-коэффициент неравномерности потребления материалов

Полезная  площадь складов (без проходов)

F=P/q

где : q -количество материала укладываемого на 1м2 площади склада, в натуральных  измерителях

Расчётная площадь склада с проходами:

S=F/b

b — Коэффициент использования площади склада

Расчет площадок складирование материалов выполняем в табличной форме



Таблица 8 — Ведомость расчета складских помещений

Конструкции, изделия, материалы	Ед. изм	Общ. потреб	Прод. Укладки	Наиб. Суточ расход	Число дней запаса	Коэф. Неравном. Потреб.α	Коэф нерав. Потребλ	Запас на складе	Норма хранен на 1 м3	Полезн. Площ склада	Коэф использ площ	Полезн площ	Размеры склада	Хар-ка склада
Фундам. блоки	Шт	58	8	7	3	1,1	1,3	24	0,45	50	0,6	1,05	1х1,5	Отк
Панели наруж.	шт	196	27	7	3			4,1	0,5	8,2	0,6	11,5	4х3	Отк
Панели внутрен.	шт	148	27	5	3			0,2	0,5	19,4	0,6	38,1	8х5	Отк
Окна	М2	252	27	9	10			27	45	0,51	0,5	1,01	1х2	Навес
Двери	М2	412	27	15	10			39	45	0,8	0,5	1,6	1х2	Навес
Стекло	М2	1147	27	42	10			43	170	0,3	0,7	0,2	0,5 х0,5	Закр
плиты перекр.	шт	666	27	25	10			58	600	0,09	0,7	0,15	0,5 х0,5	Закр
Лифтовые шахты	шт	9	27	0	3			98	80	1,6	0,7	14,1	3х5	Закр
Бетон	М3	123	27	5	—			—	—	1,2	0,6	6,1	2,5х3	Навес
Раствор	М3	80	27	3	—			—	—	2	0,6	1,2	1х1,2	Навес
Блоки вентиляции	шт	72	27	3	3			19	200	0,08	0,7	0,68	1х0,7	Отк







2.4 Расчет площадей временных зданий.

На строительной площадке должны располагаться санитарно- бытовые, административно- хозяйственные, производственные и складские временные здания и сооружения. Потребность во временных зданиях определяется исходя из характера работ, продолжительности и сезонности строительства, максимальной численности работающих на строительной площадке с учётом нормативной площади на одного человека.

Сначала определяется общая численность работающих:

Nобщ=(Nраб+Nитр+Nслуж+Nмоп)k

Nраб=36 чел

Nитр- численность инженерно-технических работников

Nслуж- численность служащих

Nмоп- численность младшего обслуживающего персонала

K=1,05…1,06- коэффициент, учитывающий отпуска, болезни, выполнение общественных обязанностей

Из процентного соотношения категорий работников в жилищно-гражданском строительстве находим общую численность работников:

Nраб=85 Nитр=8 Nслуж=5 Nмоп=2

Nитр=36*8*100/85=3 чел

Nслуж=36*5*100/85=2 чел

Nмоп=36*2*100/85=1 чел

Nобщ=(36+3+2+1)*1,05=44 чел.

Расчёт выполняем в табличной форме





Таблица 9 — Расчет площадей временных зданий и сооружений



Временные здания	Количество работающих	Количество пользующихся данным помещением, %	Площадь помещения		Тип временного здания	Размеры здания
			На одного работ.	Общ.
Служебные Контора	5	100	4	20	Передвижной вагончик	9,27×2,7×3,9
Красный уголок	44	100	0,75	33
Санитарно- бытовые помещения Гардеробная	44	70	0,7	21,56	Передвижной вагончик	6×2,7×2,5= 2шт
Умывальная	44	50	0,2	4,4
Помещение для приема пищи	44	50	1,0	2,2
Туалет	44	100	0,1	4,5	Контейнер	3×3





2.5 Проектирование временного водопровода

Временное водоснабжение на строительной площадке предназначено для обеспечения производственных, хозяйственно-бытовых и противопожарных нужд. При проектировании временного водоснабжения необходимо определить потребность, выбрать источник, наметить схему, рассчитать диаметр водопровода, привязать трассу и сооружение на строй генплане. Следует предельно использовать постоянные источники и сети водоснабжения.

Водопроводную сеть необходимо рассчитывать на период ее наиболее напряженной работы, т.е. она должна обеспечивать потребителей водой в часы максимального водозабора и во время тушения пожара.



Общий расход воды на строительной площадке определяется по формуле:

Qобщ = Qпр + Q хоз +Q пож, где

Qпр — расход воды на производственные нужды:

Таблица 10

Потребители воды	Ед. изм.	Кол-во (в см.), пр	Расход воды, qn	Кг	t
Приготовление бетона 123 м3х2 / 24 дн	м3	10,25	300×10,25 = 3075	1,25	8
Компрессор Р = 70 кВт/ч	кВт	70	30×70 =2100	1,1	8
Грузовые машины	маш/с м	4	100×4=400	1,5	8



Расходы на производственные нужды:

Q = 1.2 * åq₁Vk_н / 3600t, где

q₁ — норма удельного расхода,

V — объем СМР в смену или количество работающих установок

к_н — коэффициент часовой неравномерности потребления воды

t — продолжительность смены

Q = k * åq_nn_р / 3600t  = 1,2* (3075*1,25 + 2100*1,1 + 400*1,5 / (3600*8)) = 0,28 л/с

Q хоз – расход воды на хозяйственно-бытовые нужды:

Q _хоз = N_max/ 3600 (q₂ k_н/t    +   60 q₃ 0.8* k_н /t₁) = 44/ 3600 (24∙1,05/8    +   60∙36∙0,8*1,05 /8)=0,28 л/с

N_max — наибольшее количество работающих в смену;

q₂ — норма расхода на 1 умывающегося; q₃ — норма расхода на 1 моющегося;

к_н и к_д — коэффициенты неравномерности потребления воды.

Qпож — расход воды на пожаротушение. Принимается равным 10 л/с. Общий расход воды на строительной площадке:

Qобщ=Qпр+Qxоз+Qпож=0,28+0,28+10=10,56 л/с, где

В зависимости от расчетного расхода воды определяем диаметр труб временного водопровода:

D = (4*Qобщ/p1000)^1/2 =

Округляем полученное значение до ближайшего большего по ГОСТ и с учетом правил ПБ не менее 100 мм. В нашем случае 0=100 мм..



2.6 Обеспечение строительства электроэнергией

Электричество на строительной площадке потребляется для питания машин, то есть для промышленных нужд, для наружного и внутреннего освещения. Требования к электроснабжению: необходимо обеспечить выработку электрической энергии в требуемом количестве и требуемом качестве (напряжение, частота), гибкость электрической цепи (возможность питания потребителей на всех строительных площадках, надежность, бесперебойность работы, минимизируя стоимость временного устройства, минимизируя потери в сети.

— определить период пиковой электрической нагрузки

— выбрать источник электрической энергии, определить количество и мощность трансформаторных подстанций.

-разместить на СГП силовые и осветительные линии

-составить схему электроснабжения

Требуемая электрическая мощность Ртр определяется по формуле:

Рм = a (k₁ åP_м / cosj_м + k₂ åP_т / cosj_т + k₃ åP_ов  + k₄ åP_он  + k₅ åP_св  )

a — коэффициент потерь в сети;

Рм — суммарная мощность установленных электромоторов. Складывается из мощность башенного крана КБ-405-2 равной 180 кВт и мелкоштучных механизмов Р=5,5 кВт:

Р_м =180+5,5=185,5 кВт

Р_т — суммарная мощность, необходимая для технологических нужд. Складывается из мощности 4 компрессоров О-22, равной 1,7 Вт на каждый компрессор, и двух штукатурных станций, равной 8,2 кВт на каждую станцию.

Р_т =4*1,7+2*8,2=23,2 кВт

Ров — мощность, потребляемая на внутреннее освещение. Складывается из освещения рабочих мест и бытовых помещений. Р_ов =10 0,1+131=14 кВт

Р_он — мощность, потребляемая на наружное освещение. Определяется требуемой освещенностью и площадью площадки.

Площадь строительной площадки составляет 13297 м²

Площадь, занимаемая проектируемым зданием, составляет 638,3 м²

Р_он =(13297-638,3)/1582=8 кВт

Рсв — суммарная мощность сварочных трансформаторов: принимаем 2 сварочных трансформатора СТН-500 мощностью 30 кВт каждый. Р_св =2-30=60 кВт

k₁, k₂, k₃, k₄,k₅ — коэффициенты одновременности спроса, зависящие от числа потребителей.

Pтр = 1,1*(0,7*185,5/0,5 + 0,5*23,2/0,85 + 0,8*14 + 1*8 + 0,7*60/0,6)= 402,1 кВт

Для электроснабжения строительной площадки на комплекс зданий выбраны две трансформаторные подстанции СКТП-560 мощностью 560 кВ*А каждая.



2.7 Технико-экономические показатели.

1. Общая площадь Sзд=4596 м²;
2. Строительный объем V= 17383 м3;
3. Стоимость СМР С = 357 127,3 тыс.руб.
4. Общая трудоемкость СМР Q= 5123,3 чел.дней;
5. Трудоемкость СМР на единицу конечной продукции:

1,11 чел.дн/м²

0,29 чел.дн/м³

6. Максимальное число рабочих Nmax = 36
7. Среднее число рабочих Nср. = 22
8. Коэффициент неравномерности движения рабочих КР = 1,64
9. Показатель совмещения строительных процессов по времени Кс = 2,24
10. Показатель напряжения сетевого графика Кн = 16%
11. Показатель критического времени сетевого графика Кк.в. = 24%
12. Показатель резервного времени сетевого графика Кр.в. = 0,9
13. Планируемая в курсовом проекте продолжительность строительства Ткр= 11,5 месяцев.
14. Нормативная продолжительность строительства Тн= 12 месяцев.
15. Сокращение сроков строительства на 0,5 месяца.





Список литературы



1. Технология возведения зданий и сооружений: Учеб. для строит. вузов / В. И. Теличенко, О. М. Тереньтев, А. А. Лапидус. — 2-е изд., перераб. и доп. — М.: Высш. шк., 2004. — 446 с.; ил.
2. Дикман Л. Г. Организация строительного производства / Учебник для строительных вузов / М.: Издательство Ассоциации строительных вузов, 2006. – 608 с.
3. СНиП 1.04.03-85* «Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений».
4. Проектирование организации строительства жилого комплекса : учеб. пособие / И. Ю. Полякова. – Хабаровск : Изд-во Тихоокеан. гос. ун-та, 2009.–147 с.
5. СП 131.13330.2012 Строительная климатология. Актуализированная редакция СНиП 23-01-99*. М.: Минрегион России, 2012.
6. СП 12-135-2003 «Безопасность труда в строительстве. Отраслевые типовые инструкции по охране труда».
7. Гаевой А.Ф., Усик С.А. Курсовое и дипломное проектирование. Промышленные и гражданские здания. / Под. ред. А.Ф. Гаевого С.А.Усика – Л.: Стройиздат, Ленингр. отд-ние, 1987. – 264 с.
8. Куликов О.А. Охрана труда в строительстве. / О.А. Куликов, Е.И. Ролин . – М.: Высшая школа, 2000. – 397 с.
9. Соколов Г.К. Технология и организация строительства. – М.: Издательский центр «Академия», 2008. – 527 с.
10. Государственные элементные сметные нормы на строительные работы ГЭСН-2001 (1-15).
11. Инструкция о составе, порядке разработки, согласования и утверждения проектно-сметной документации на капитальный ремонт жилых зданий (МДС 13-1.2001). / Госстрой России. – Москва. – 2000.
