МТИ — КП — Проектирование железобетонных конструкций одноэтажного промышленного здания

Образовательная автономная некоммерческая организация

высшего образования



«МОСКОВСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ»

Факультет «Строительства и техносферной безопасности»

Направление подготовки 08.03.01 «Строительство»











Курсовая работа







По дисциплине:	Железобетонные и каменные конструкции



На тему:	Проектирование железобетонных конструкций одноэтажного
	промышленного здания
	(тема работы)













Обучающийся группы _______



ФИО



________________________











Москва 2025.



Содержание
Исходные данные
1. Компоновка поперечной рамы

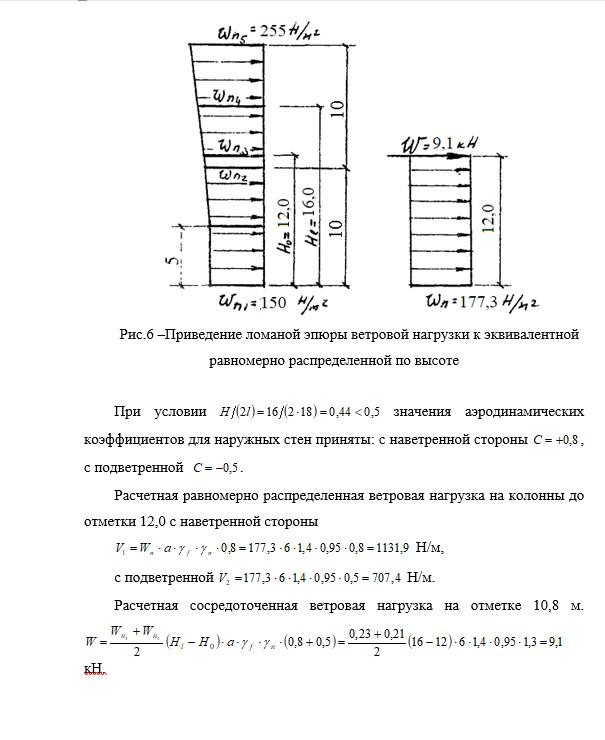

1.1 Определение нагрузок на раму

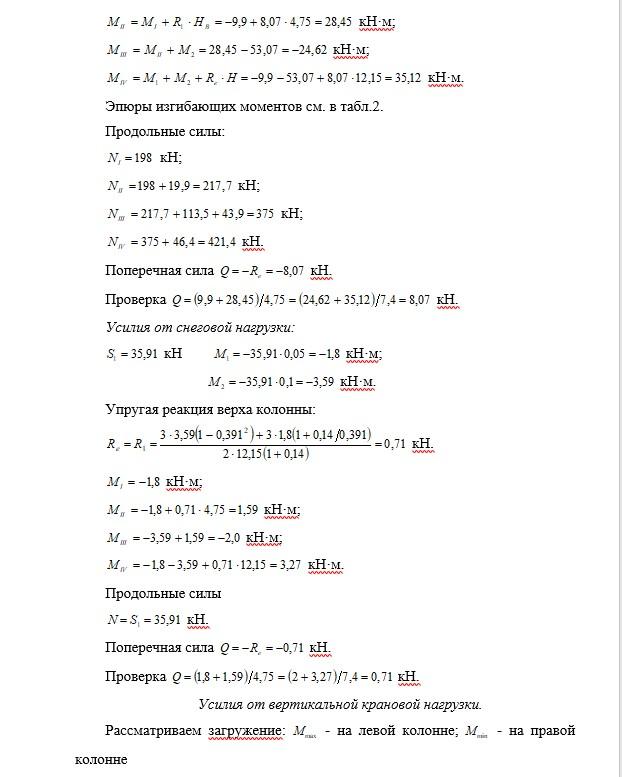

1.2 Определение усилий в колоннах рамы

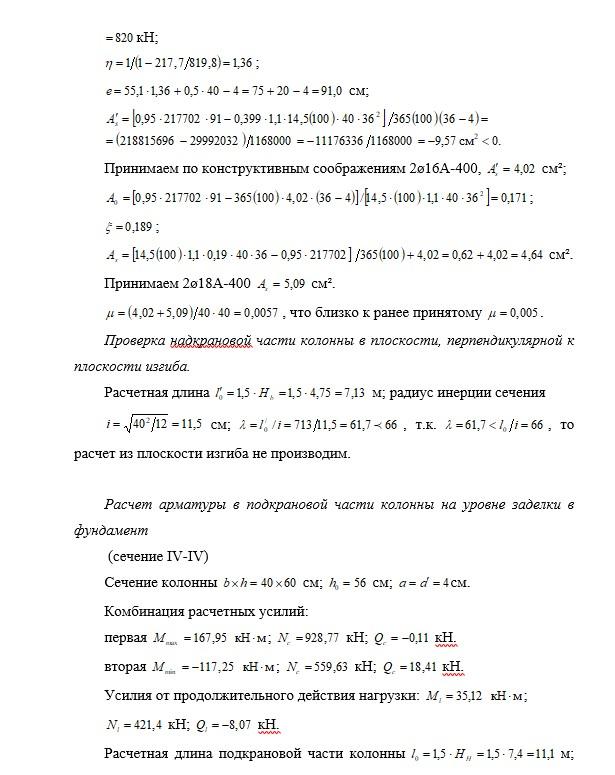

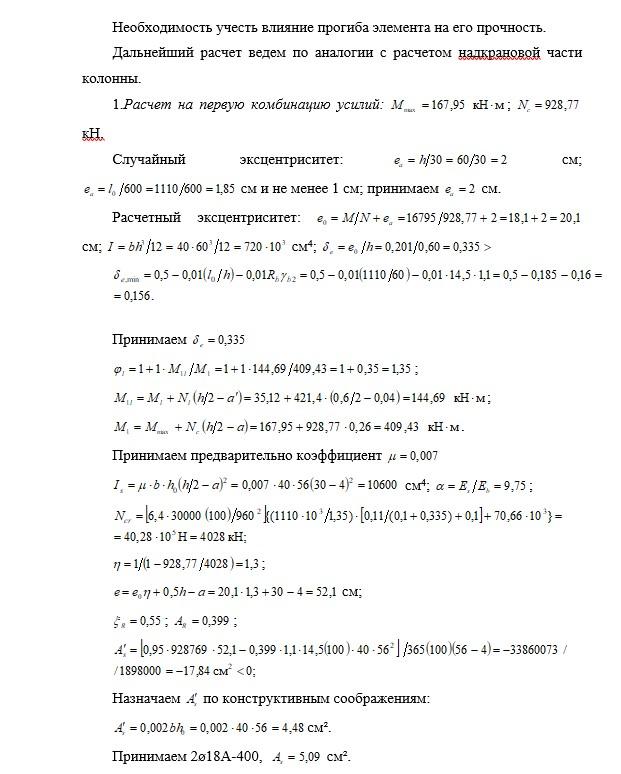

2. Расчет прочности колонны по оси

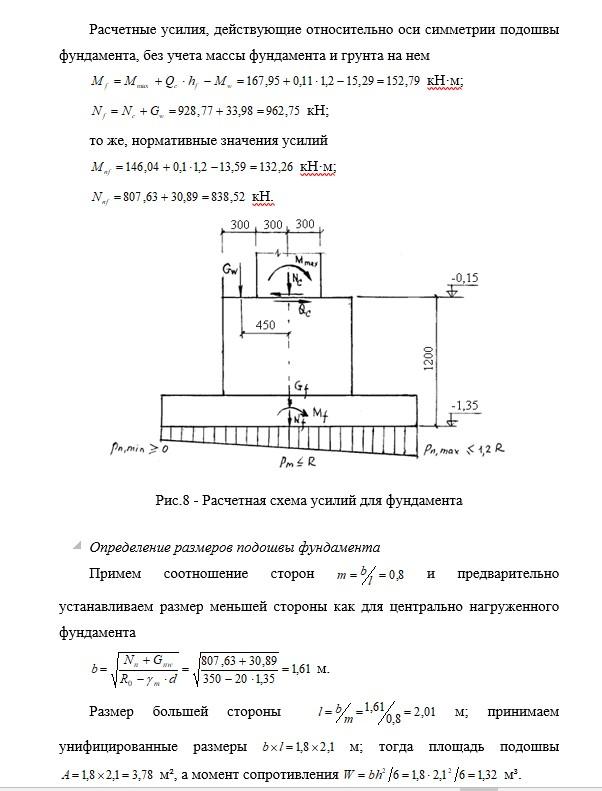

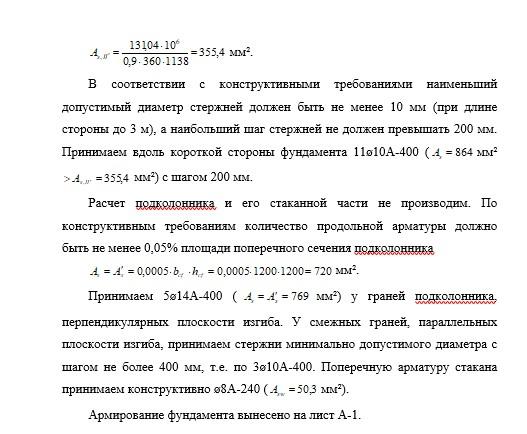

3. Расчет монолитного внецентренно нагруженного фундамента под колонну

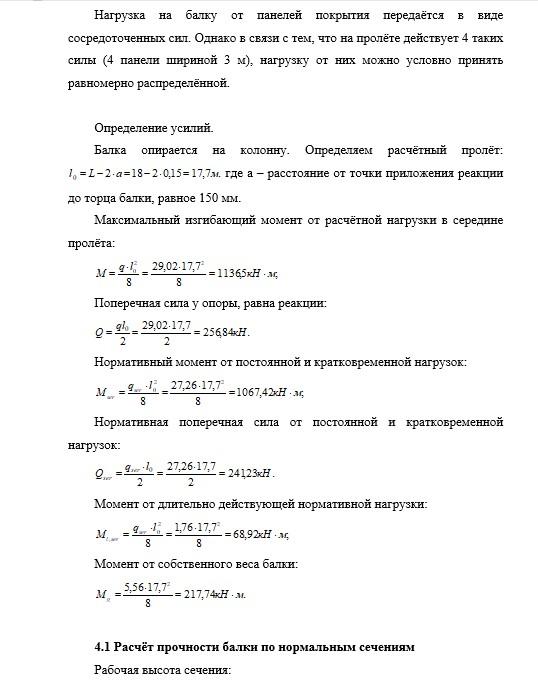

4. Расчёт балки покрытия
4.1 Расчёт прочности балки по нормальным сечениям
4.2 Расчёт прочности балки по наклонным сечениям
4.3 Предварительное напряжение и его потери

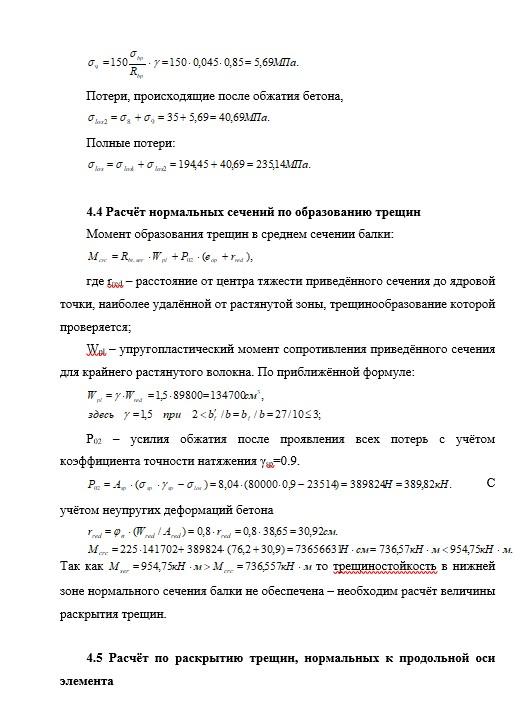

4.4 Расчёт нормальных сечений по образованию трещин
4.5 Расчёт по раскрытию трещин, нормальных к продольной оси элемента

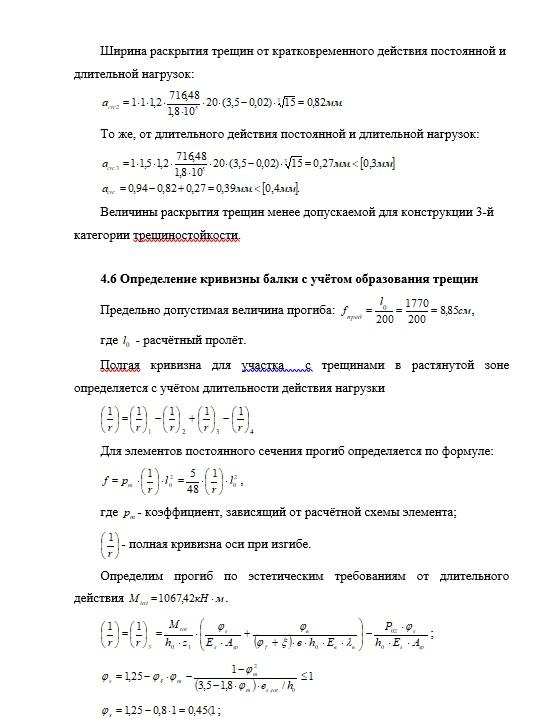

4.6 Определение кривизны балки с учётом образования трещин
4.7 Местное усиление концевых участков
Список литературы



Исходные данные

Шифр 01Р

Требуется рассчитать и сконструировать сборные несущие железобетонные конструкции одноэтажного однопролетного каркасного промышленного здания, оборудованного двумя электрическими мостовыми кранами среднего режима работы.

Схема несущей конструкции покрытия 1 – двускатная железобетонная балка

Пролет здания  м.

Шаг колонн  м.

Расчетная снеговая нагрузка Н/м²

Класс бетона ненапрягаемых конструкций  25

Класс бетона напрягаемых конструкций 45

Расчетное сопротивление грунта основания  МПа

Грузоподъемность крана  т

Расстояние от нулевой отметки до верха рельса  м

Нормативная ветровая нагрузка  Н/м²



Здание отапливаемое. Кровля рулонная, плотность утеплителя 400 кг/м³, толщина 10 см.

Таблица 1

Нагрузка	Нормативная нагрузка, Н/м²	Коэффициент надежности по нагрузке,	Расчетная нагрузка, Н/м²
Рулонный ковер Асфальтовая стяжка толщиной см Плитный утеплитель Обмазочная пароизоляция Железобетонные ребристые плиты покрытия 3х6 м	150 360   400 50 1570	1,3 1,3   1,2 1,3 1,1	195 468   480 65 1730
Итого	2520		2938



Принято для расчета 2940 Н/м².

Нагрузка от двускатной балки покрытия пролетом 18 м – 90 кН (см. табл.5).

Расчетная нагрузка на колонну от покрытия с учетом коэффициента надежности по назначению здания .

кН.

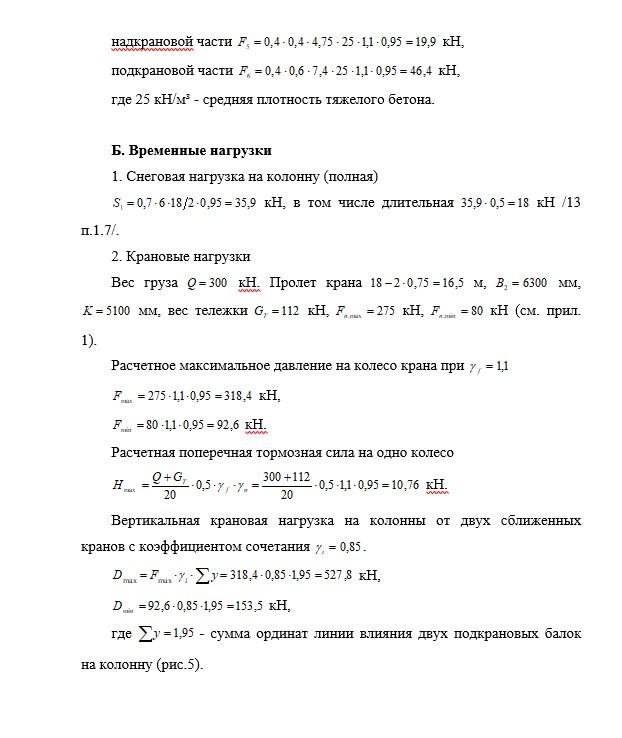

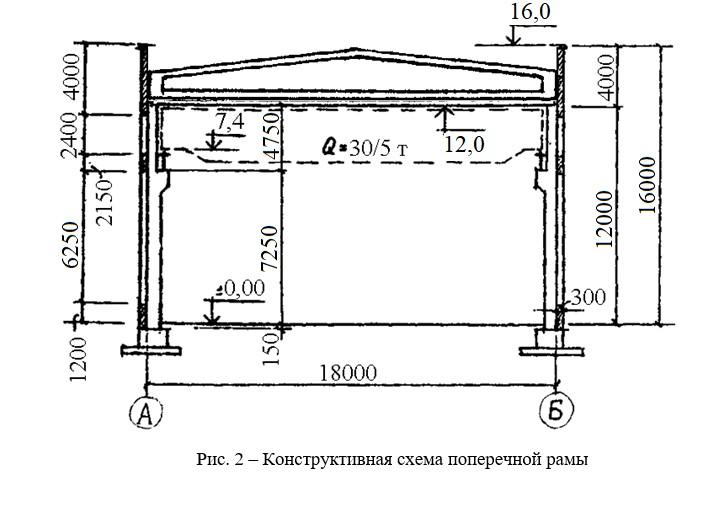

Нагрузка от покрытия приложена на уровне опирания стропильной фермы по вертикали, проходящей по оси анкерных болтов на расстоянии 150 мм от разбивочной оси. Расстояние от линии действия нагрузки до геометрической оси надкрановой части колонны  м (рис.3).

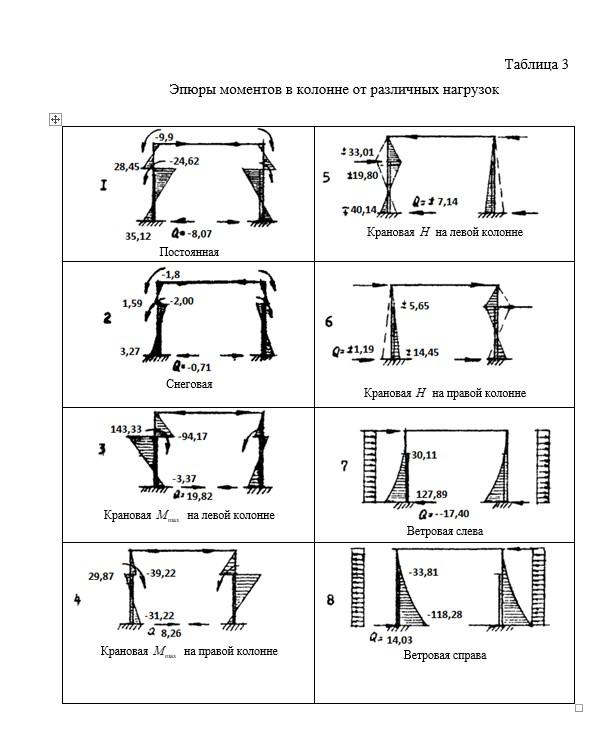

Таблица 4

Определение усилий на крайнюю колонну

№п.п.	Нагрузки	номер загружения	Коэффициент сочетания	II-II		III-III		IV-IV
				M	N	M	N	M	N	Q
1	Постоянная	1		28,45	217,7	-24,62	375,0	35,12	421,4	-8,07
2	Снеговая	2	1	1,59	35,91	-2,00	35,91	3,27	35,91	-0,71
		3	0,9	1,43	32,32	-1,80	32,32	2,94	32,32	-0,64
3	Крановая (Mmax  на левой колонне)	4	1	-94,17	0	143,33	527,8	-3,37	527,78	19,82
		5	0,9	-84,75	0	129,00	475,00	-3,03	475,00	17,84
4	Крановая (Mmax  на правой  колонне)	6	1	-39,22	0	29,87	153,5	-31,22	153,54	8,26
		7	0,9	-35,30	0	26,89	138,18	-28,10	138,18	7,43
5	Крановая Н на левой колонне	8	1	33,01	0	33,01	0	-19,80	0	7,14
		9	0,9	29,71	0	29,71	0	-17,82	0	6,42
6	Крановая Н на правой колонне	10	1	5,65	0	5,65	0	14,45	0	1,19
		11	0,9	5,08	0	5,08	0	13,01	0	1,07
7	Ветровая слева	12	1	30,11	0	30,11	0	127,89	0	-17,40
		13	0,9	27,10	0	27,10	0	115,11	0	-15,66
8	Ветровая справа	14	1	-33,81	0	-33,81	0	-118,28	0	14,03
		15	0,9	-30,43	0	-30,43	0	-106,46	0	12,63
Основное сочетание нагрузок с учетом крановых и ветровой		Mmax Nсоотв Qсоотв		1, 3, 13		1, 5, 9, 13		1, 3, 5, 9, 13
				56,98	250,02	161,18	850,05	167,95	928,77	-0,11
		Mmin Nсоотв Qсоотв		1, 5, 9, 15		1, 3, 15		1, 7, 9, 15
				-116,43	217,70	-56,85	407,37	-117,25	559,63	18,41
		Nmax Mсоотв Qсоотв		1, 3, 13		1, 3, 5, 9, 13		1, 3, 5, 9, 13
				56,98	250,02	159,38	882,37	132,32	928,77	-0,11
То же, без учета крановых и ветровой				1, 2		1, 2		1, 2
				30,04	253,61	-26,62	410,96	38,38	457,36	-8,79



Список литературы
1. ГОСТ Р 21.101-2020 «Система проектной документации для строительства». Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 июня 2020 г. N 282-ст взамен ГОСТ Р 21.1101-2013
2. СП 20.13330.2016 «Нагрузки и воздействия». Зарегистрирован Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 20.13330.2011 «СНиП 2.01.07-85* Нагрузки и воздействия».
3. СП 63.13330.2018 «Бетонные и железобетонные конструкции». ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 63.13330.2012.
4. Бай, В. Ф. Железобетонные конструкции одноэтажного промышленного здания: учебно-методическое пособие / В. Ф. Бай, В. А. Демин. — Тюмень: Тюменский индустриальный университет, 2019. — 97 c. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/101411.html.
5. Варламова, Т. В. Проектирование элементов железобетонных конструкций: учебное пособие / Т. В. Варламова. — Саратов: Саратовский государственный технический университет имени Ю.А. Гагарина, ЭБС АСВ, 2017. — 88 c. — ISBN 978-5-7433-3116-1. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/76504.html
6. «Расчет и конструирование железобетонных элементов одноэтажного промздания» (для студентов специальности 8.03.01). Ч.1: практикум / составители В. М. Левин [и др.]. — Макеевка: Донбасская национальная академия строительства и архитектуры, ЭБС АСВ, 2020. — 115 c. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/93872.html.
