Содержание
Исходные данные 3

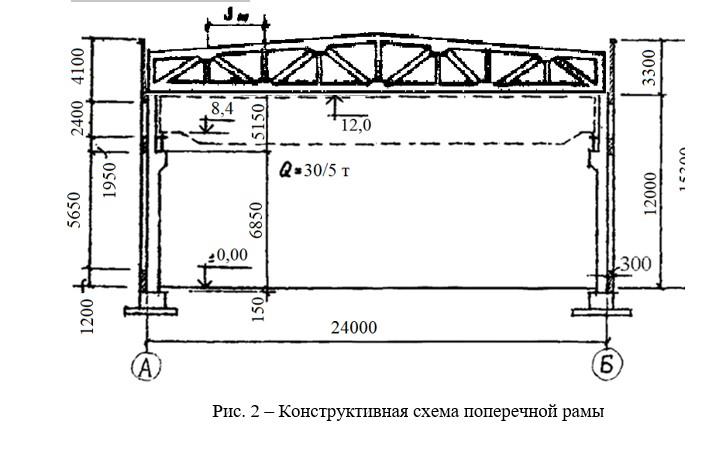

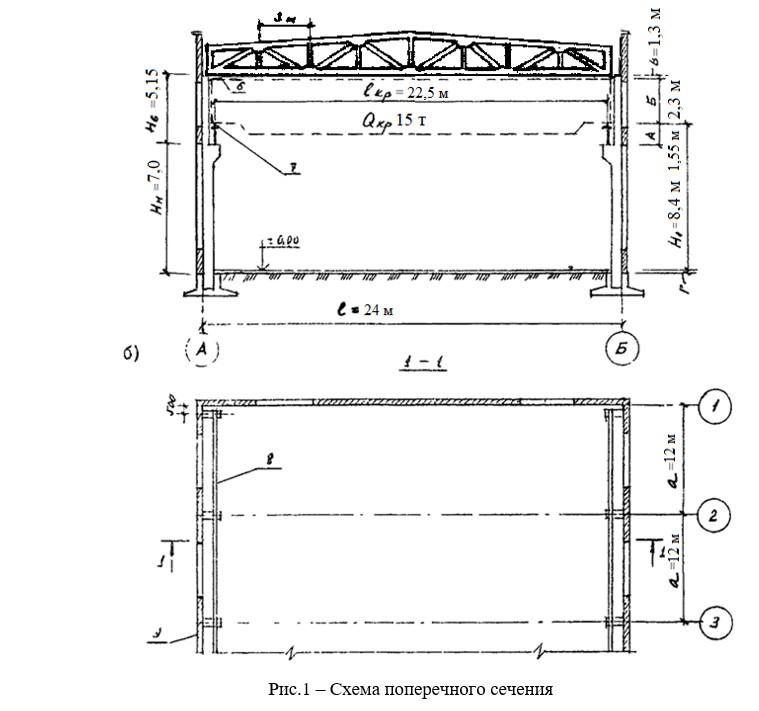

1. Компоновка поперечной рамы 5

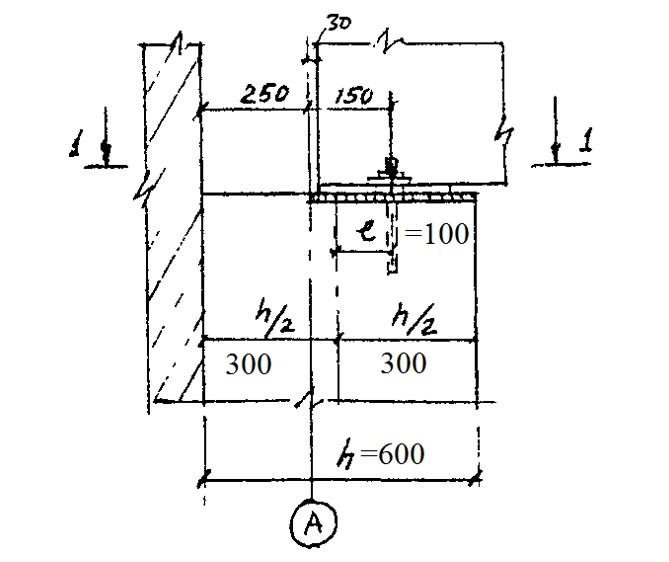

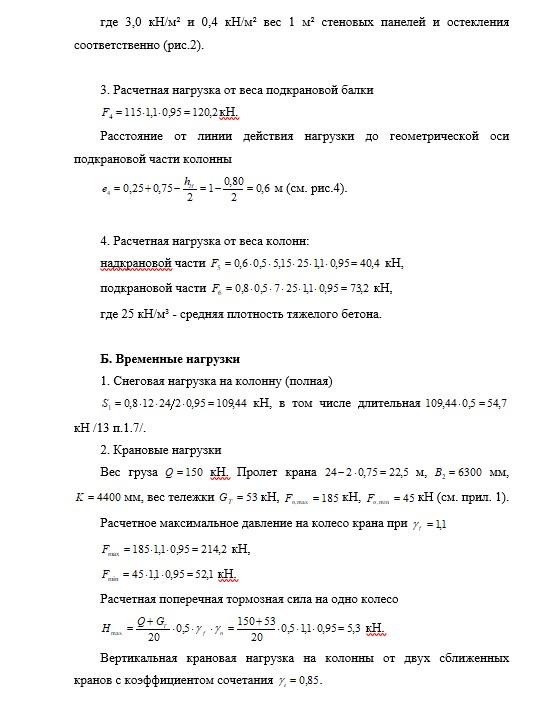

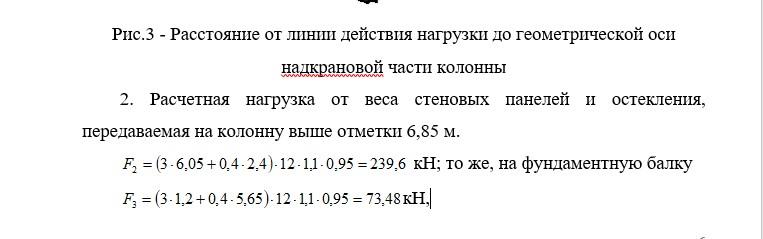

1.1 Определение нагрузок на раму 5

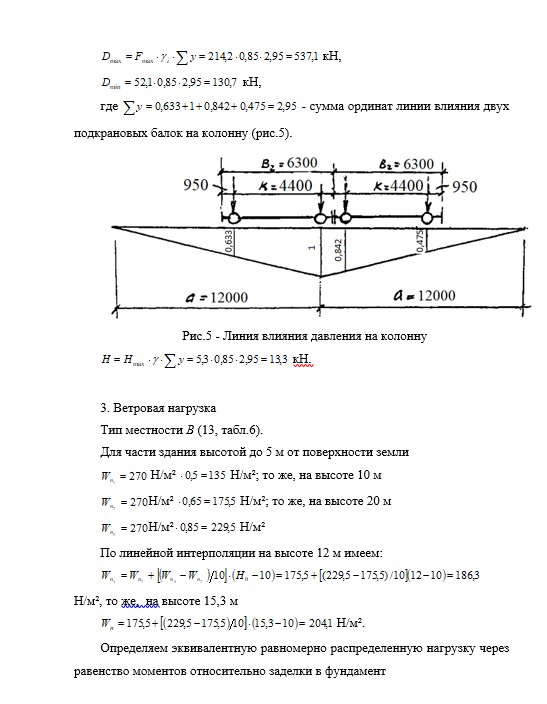

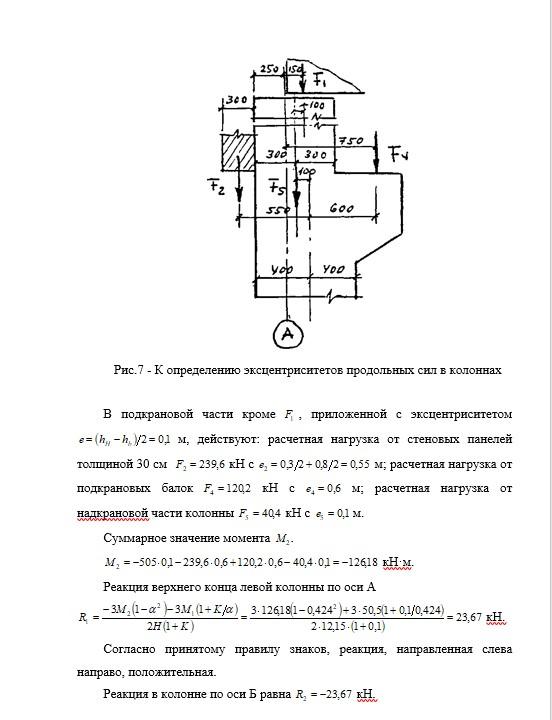

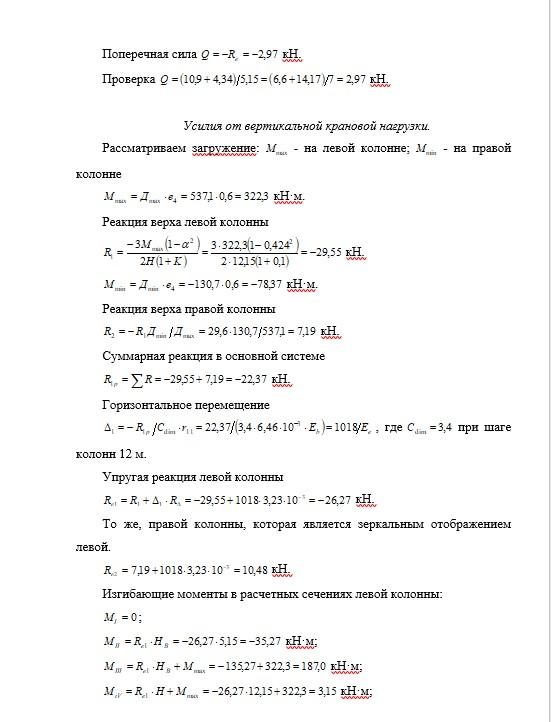

1.2 Определение усилий в колоннах рамы 10

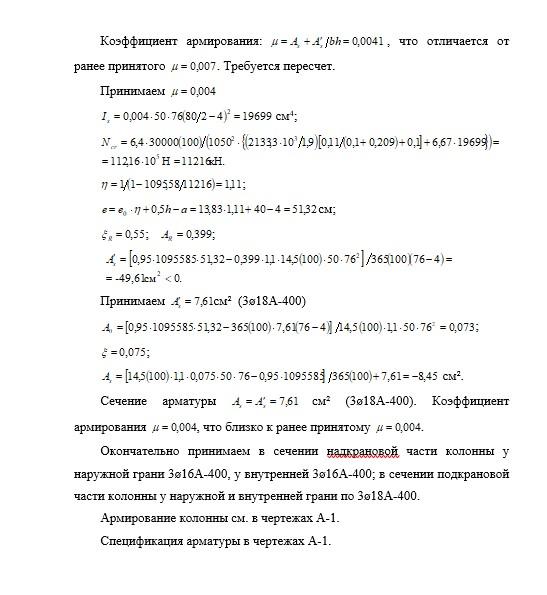

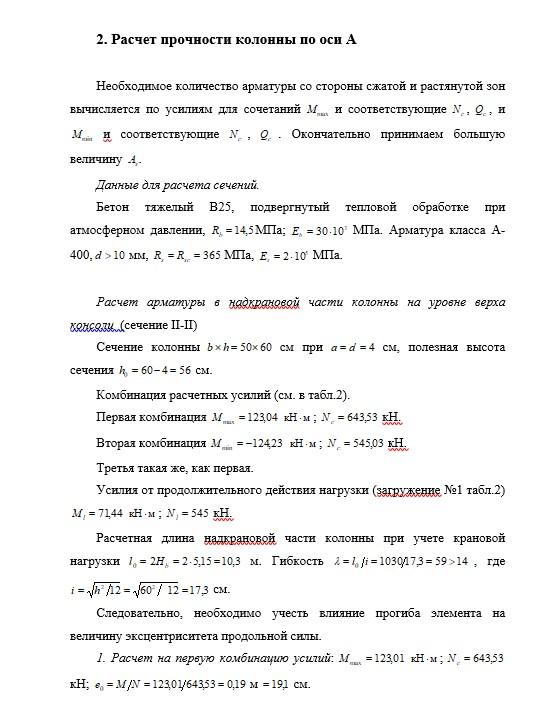

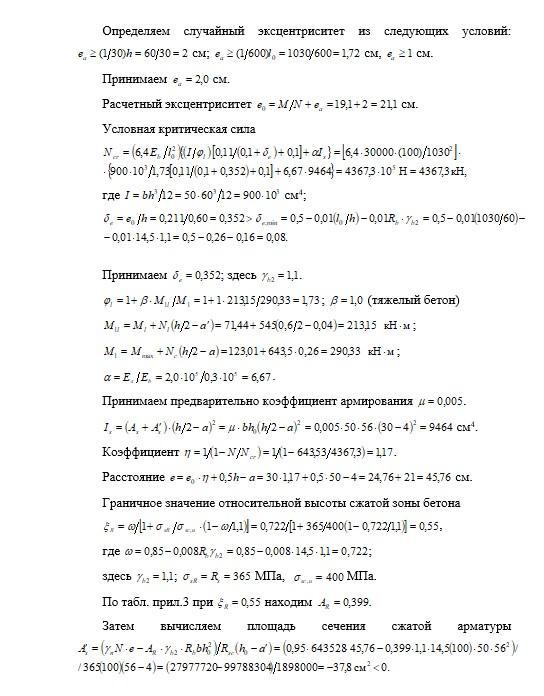

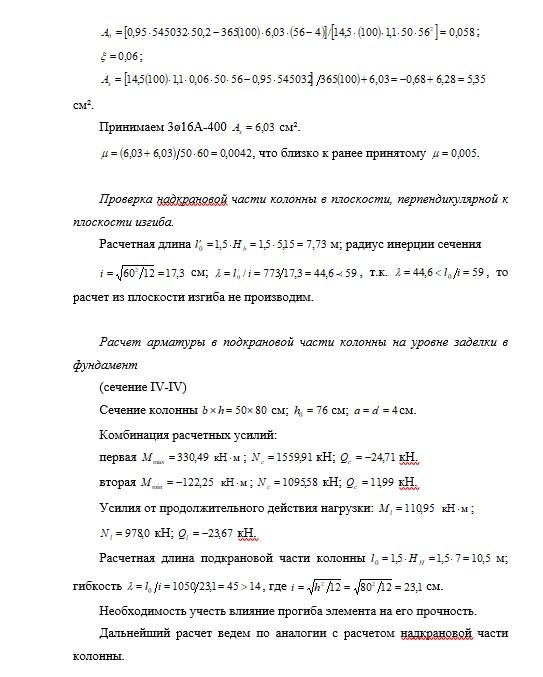

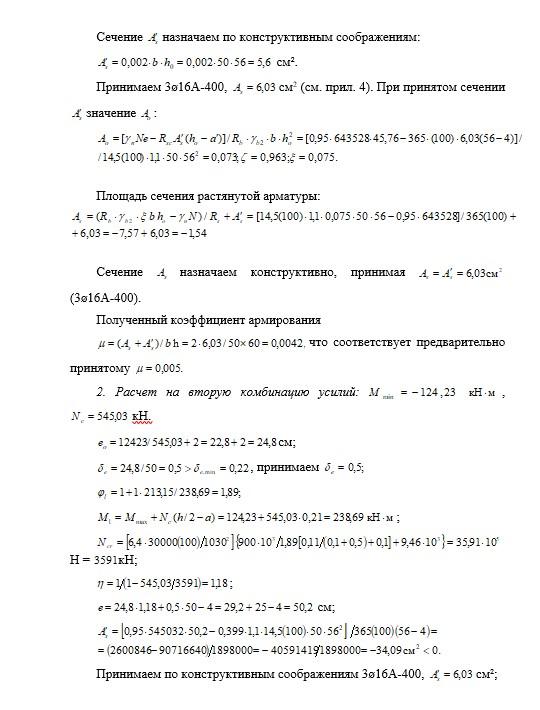

2. Расчет прочности колонны по оси А 19

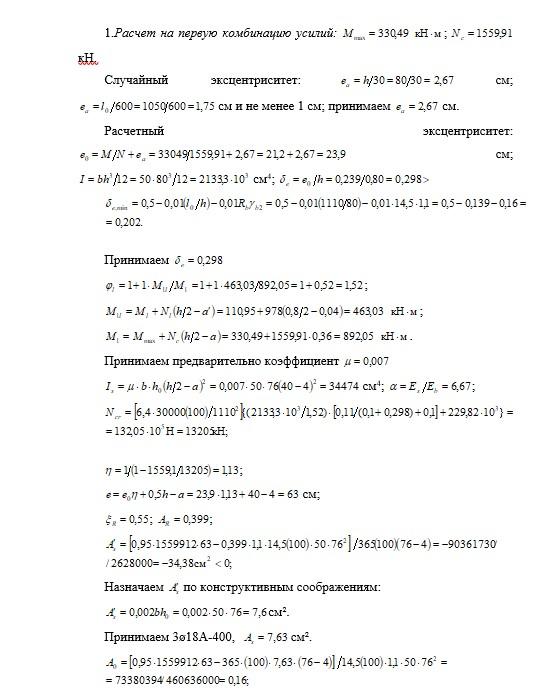

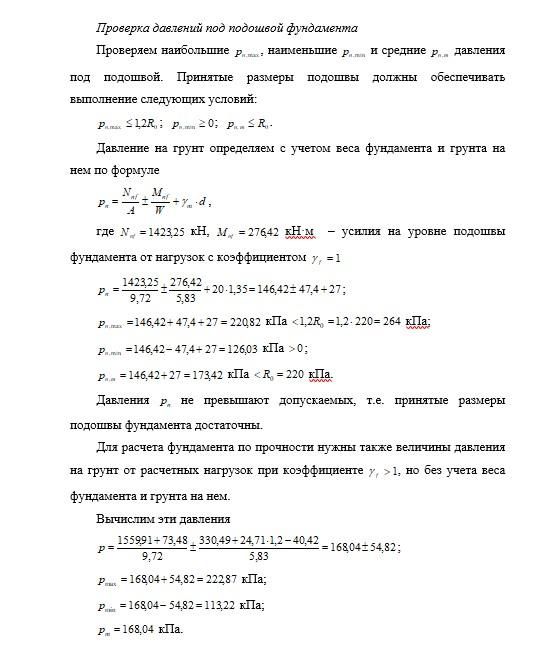

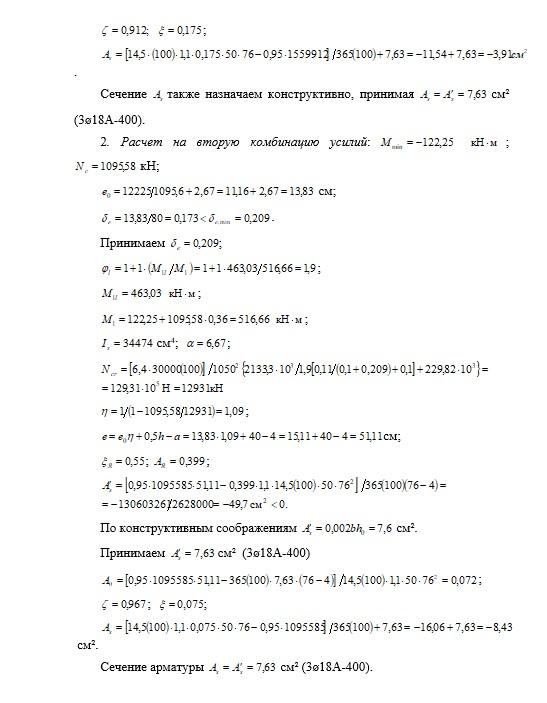

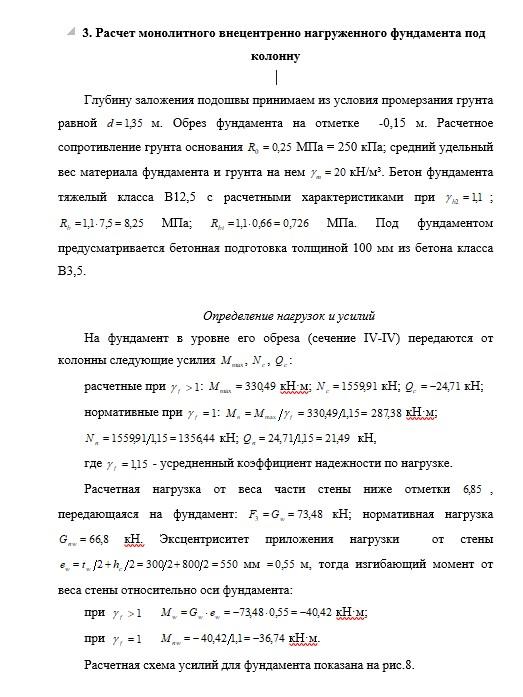

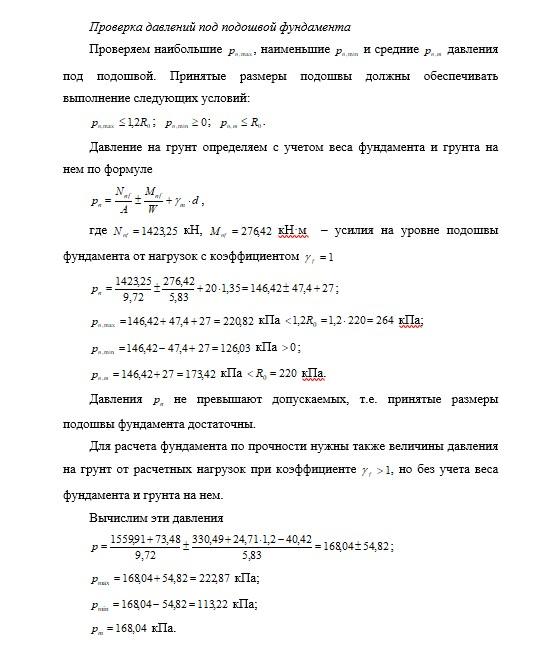

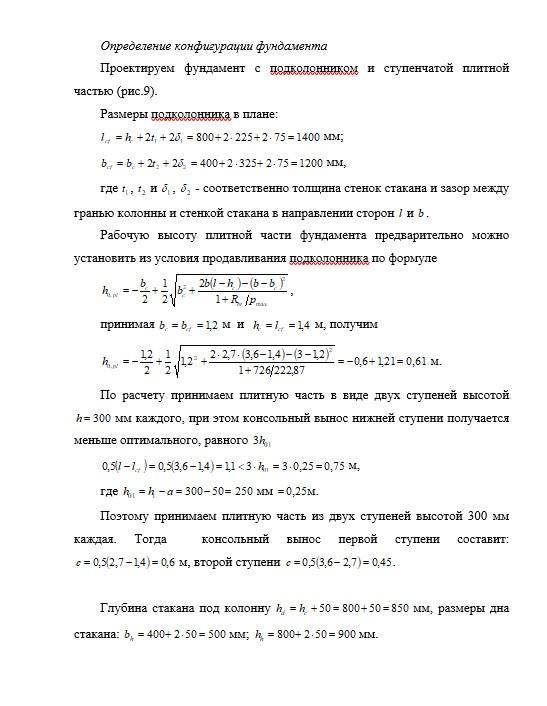

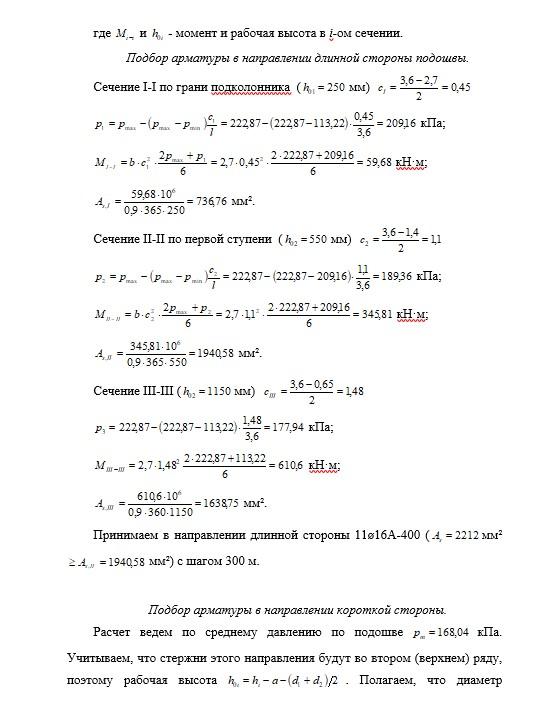

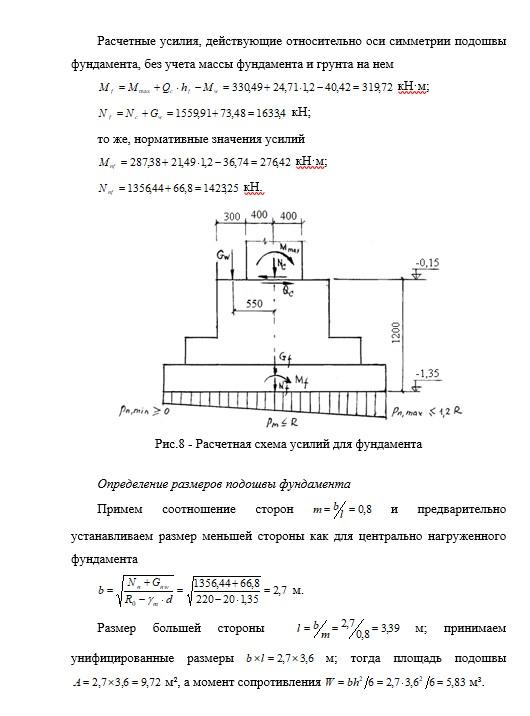

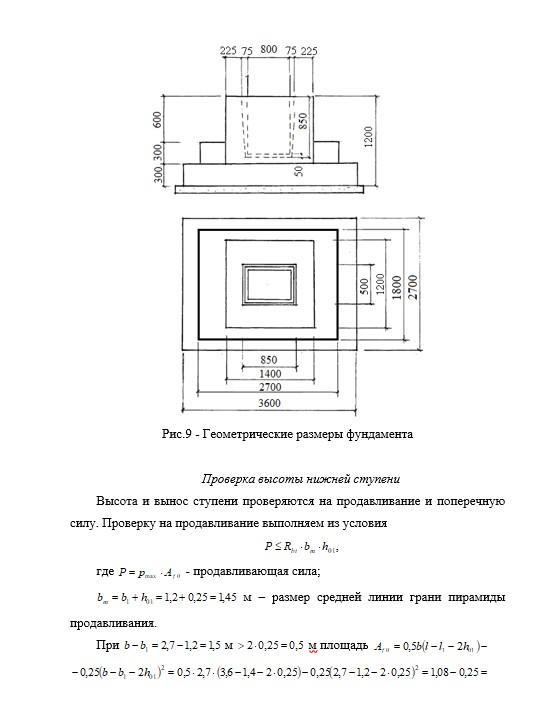

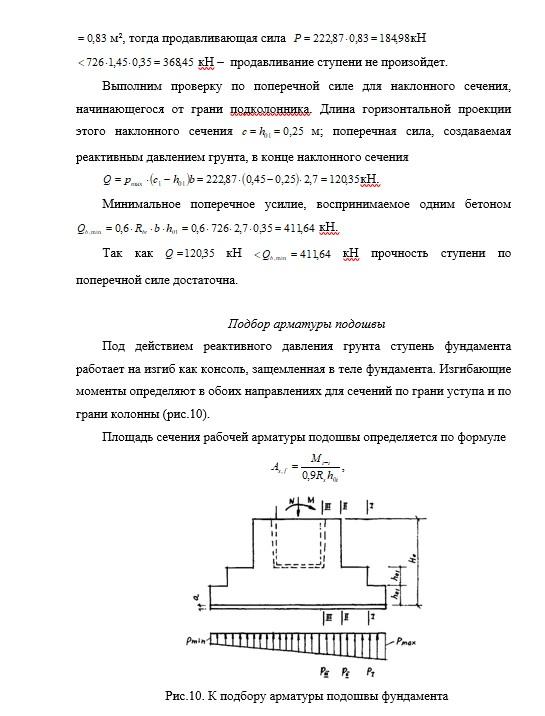

3. Расчет монолитного внецентренно нагруженного фундамента под колонну 26

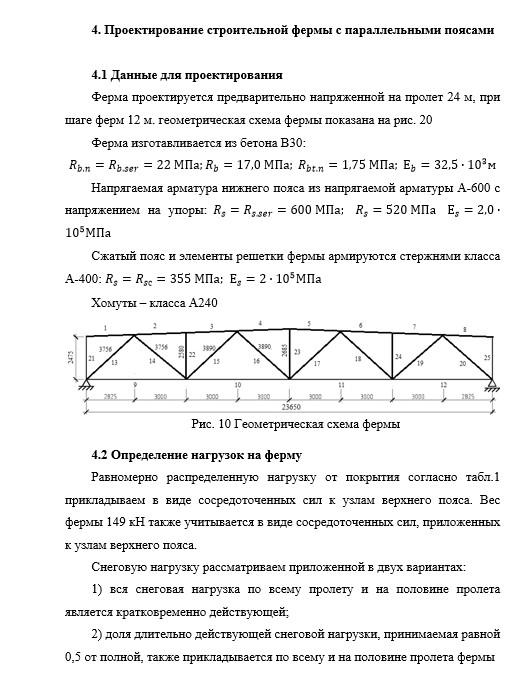

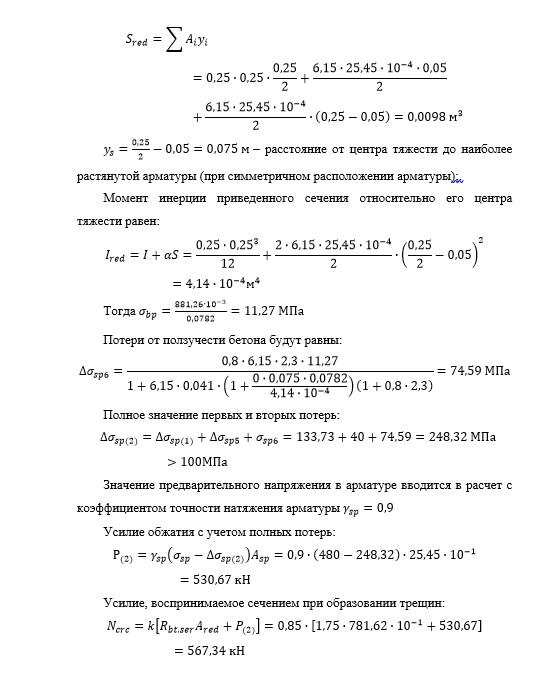

4. Проектирование строительной полигональной фермы 33
4.1 Данные для проектирования 33

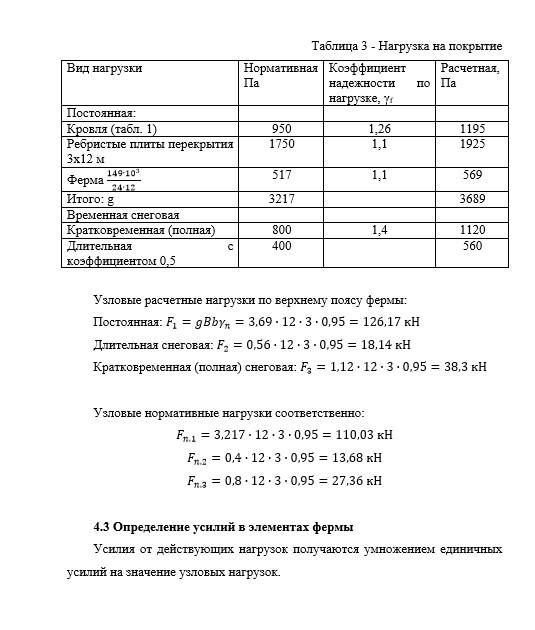

4.2 Определение нагрузок на ферму 33
4.3 Определение усилий в элементах фермы 34

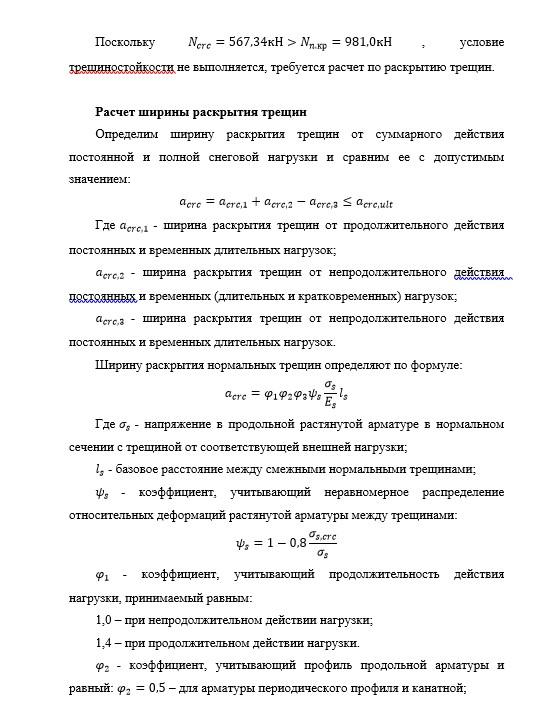

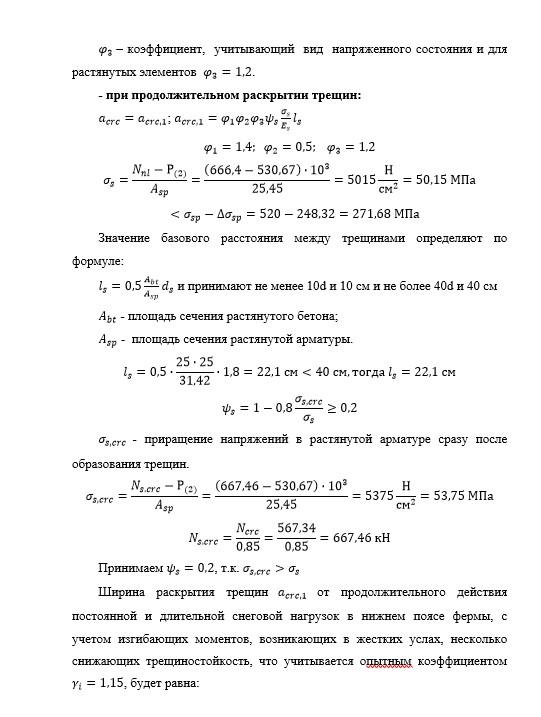

4.4 Проектирование нижнего растянутого пояса 37

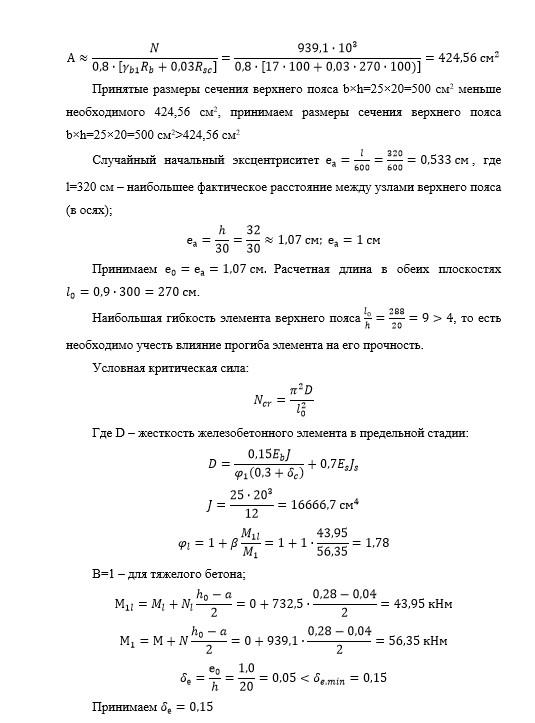

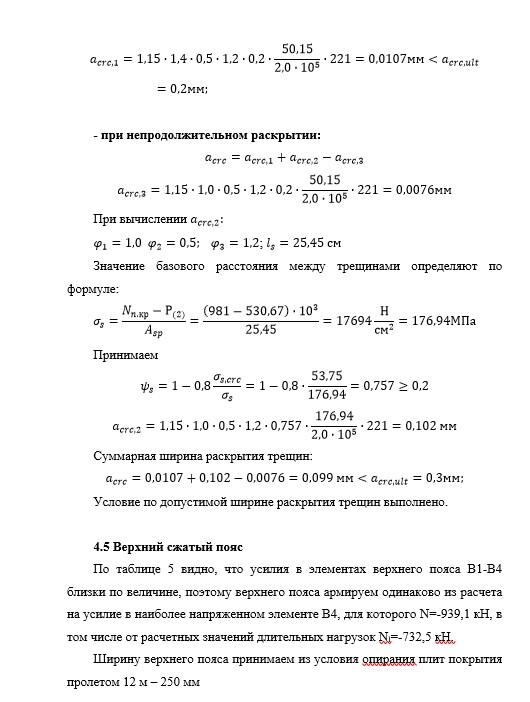

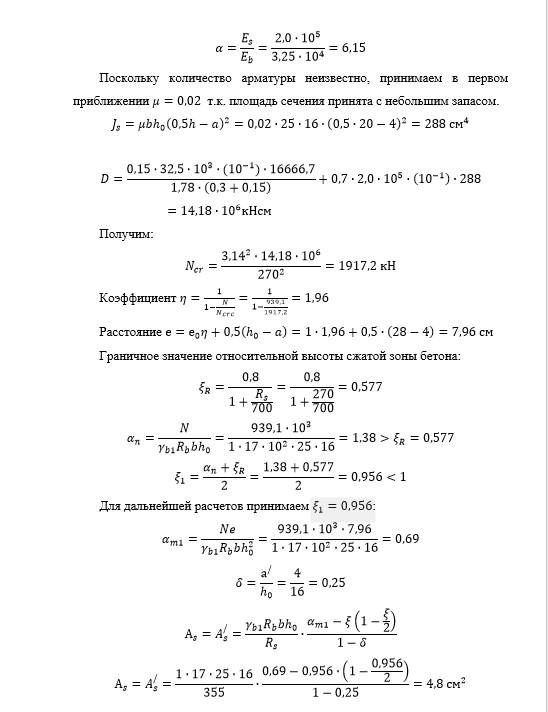

4.5 Верхний сжатый пояс 42
4.6 Растянутый раскос Р-1 45

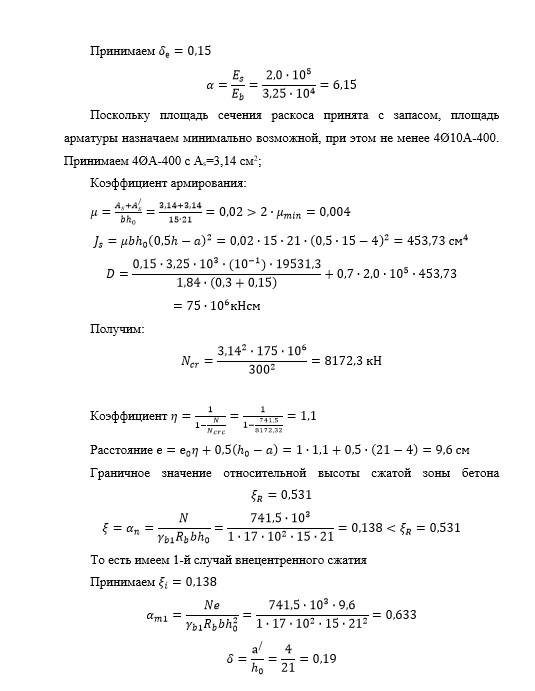

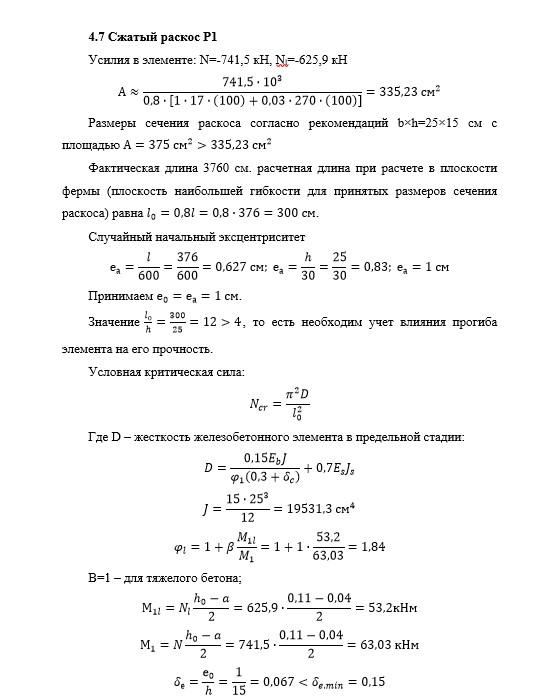

4.7 Сжатый раскос Р1 47
Список литературы 50
Исходные данные
Шифр 22П
Требуется рассчитать и сконструировать сборные несущие железобетонные конструкции одноэтажного однопролетного каркасного промышленного здания, оборудованного двумя электрическими мостовыми кранами среднего режима работы.
Схема несущей конструкции покрытия 2 – полигональная железобетонная ферма
Пролет здания м.
Шаг колонн м.
Расчетная снеговая нагрузка Н/м²
Класс бетона ненапрягаемых конструкций 25
Класс бетона напрягаемых конструкций 30
Расчетное сопротивление грунта основания МПа
Грузоподъемность крана т
Расстояние от нулевой отметки до верха рельса м
Нормативная ветровая нагрузка Н/м²
Здание отапливаемое. Кровля рулонная, плотность утеплителя 400 кг/м³, толщина 10 см.
Пролет здания м.
Шаг колонн м.
Расчетная снеговая нагрузка Н/м²
Класс бетона ненапрягаемых конструкций 25
Класс бетона напрягаемых конструкций 30
Расчетное сопротивление грунта основания МПа
Грузоподъемность крана т
Расстояние от нулевой отметки до верха рельса м
Нормативная ветровая нагрузка Н/м²
Здание отапливаемое. Кровля рулонная, плотность утеплителя 400 кг/м³, толщина 10 см.
Таблица 4

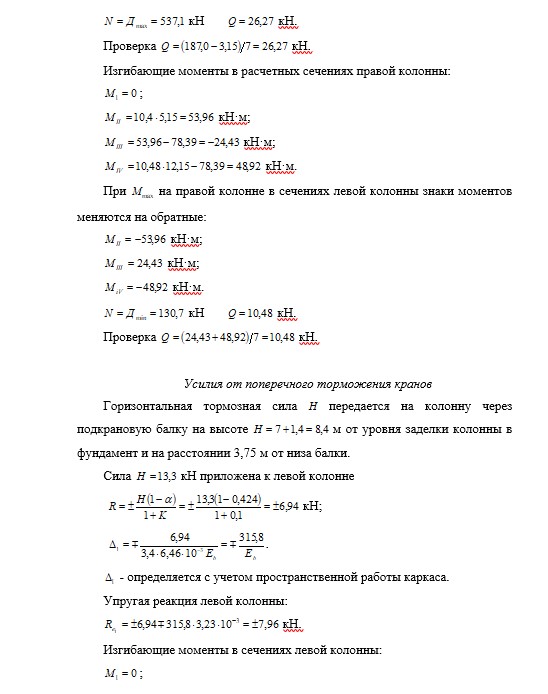

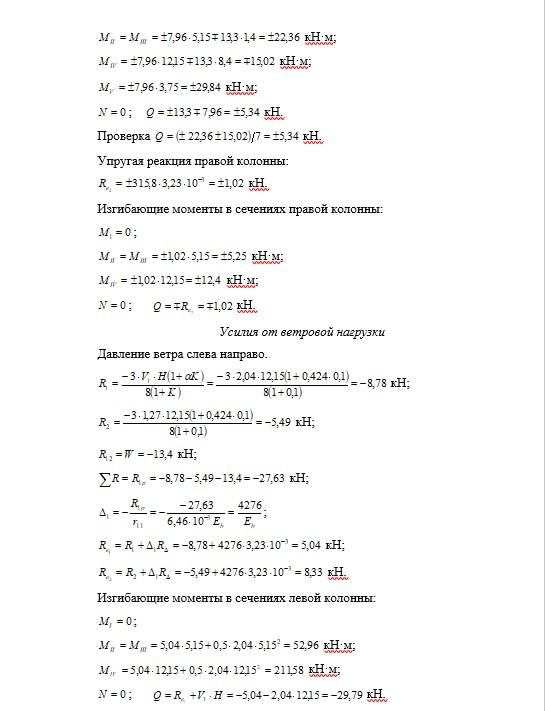

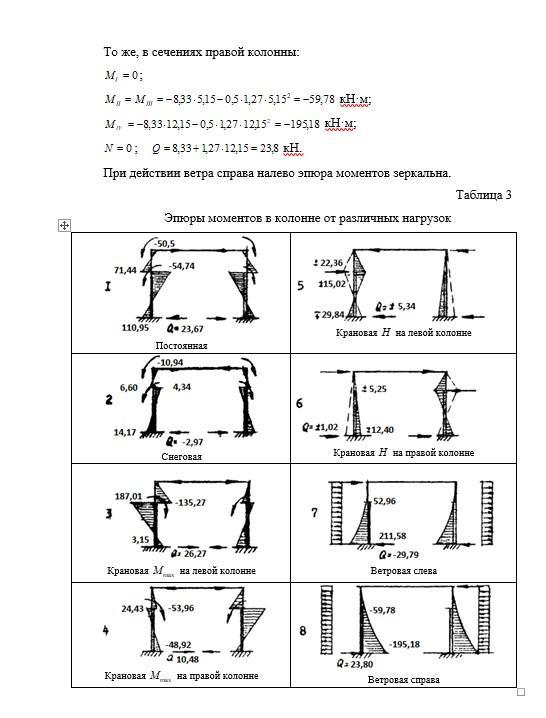

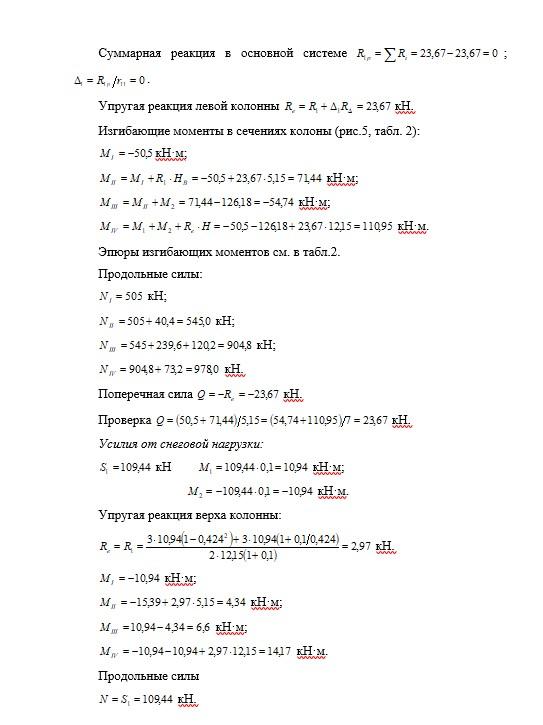

Определение усилий на крайнюю колонну
| №п.п. | Нагрузки | номер загружения | Коэффициент сочетания | II-II | III-III | IV-IV | ||||
| M | N | M | N | M | N | Q | ||||
| 1 | Постоянная | 1 | 71,44 | 545,0 | -54,74 | 904,8 | 110,95 | 978,0 | -23,67 | |
| 2 | Снеговая | 2 | 1 | 4,34 | 109,44 | -6,60 | 109,44 | 14,17 | 109,44 | -2,97 |
| 3 | 0,9 | 3,91 | 98,50 | -5,94 | 98,50 | 12,75 | 98,50 | -2,67 | ||
| 3 | Крановая (Mmax на левой колонне) | 4 | 1 | -135,27 | 0 | 187,01 | 537,1 | 3,15 | 537,13 | 26,27 |
| 5 | 0,9 | -121,74 | 0 | 168,31 | 483,42 | 2,84 | 483,42 | 23,64 | ||
| 4 | Крановая (Mmax на правой колонне) | 6 | 1 | -53,96 | 0 | 24,43 | 130,7 | -48,92 | 130,65 | 10,48 |
| 7 | 0,9 | -48,57 | 0 | 21,99 | 117,59 | -44,03 | 117,59 | 9,43 | ||
| 5 | Крановая Н на левой колонне | 8 | 1 | 22,36 | 0 | 22,36 | 0 | -15,02 | 0 | 5,34 |
| 9 | 0,9 | 20,13 | 0 | 20,13 | 0 | -13,52 | 0 | 4,81 | ||
| 6 | Крановая Н на правой колонне | 10 | 1 | 5,25 | 0 | 5,25 | 0 | 12,40 | 0 | 1,02 |
| 11 | 0,9 | 4,73 | 0 | 4,73 | 0 | 11,16 | 0 | 0,92 | ||
| 7 | Ветровая слева | 12 | 1 | 52,96 | 0 | 52,96 | 0 | 211,58 | 0 | -29,79 |
| 13 | 0,9 | 47,66 | 0 | 47,66 | 0 | 190,43 | 0 | -26,81 | ||
| 8 | Ветровая справа | 14 | 1 | -59,78 | 0 | -59,78 | 0 | -195,18 | 0 | 23,80 |
| 15 | 0,9 | -53,80 | 0 | -53,80 | 0 | -175,66 | 0 | 21,42 | ||
| Основное сочетание нагрузок с учетом крановых и ветровой | Mmax Nсоотв Qсоотв | 1, 3, 13 | 1, 5, 9, 13 | 1, 3, 5, 9, 13 | ||||||
| 123,01 | 643,53 | 181,36 | 1388,27 | 330,49 | 1559,91 | -24,71 | ||||
| Mmin Nсоотв Qсоотв | 1, 5, 9, 15 | 1, 3, 15 | 1, 7, 9, 15 | |||||||
| -124,23 | 545,03 | -114,49 | 1003,34 | -122,25 | 1095,58 | 11,99 | ||||
| Nmax Mсоотв Qсоотв | 1, 3, 13 | 1, 3, 5, 9, 13 | 1, 3, 5, 9, 13 | |||||||
| 123,01 | 643,53 | 175,42 | 1486,76 | 303,45 | 1559,91 | -24,71 | ||||
| То же, без учета крановых и ветровой | 1, 2 | 1, 2 | 1, 2 | |||||||
| 75,78 | 654,47 | -61,35 | 1014,29 | 125,13 | 1087,44 | -26,64 | ||||
Таблица 5 — Усилия в элементах фермы
| Элементы фермы | Усилия от постоянной нагрузки | Усилия от длительного действия снеговой нагрузки | Усилия от кратковременного действия снеговой нагрузки | Суммарное опасное кратковременное усилие | Суммарное опасное длительное усилие | |||||
| Fn.1=110,03 кН | Fl=126,17 кН | Fn.2=13,68 кН | F2=18,14 кН | Fn.3=27,36 кН | F3=38,3 кН | Nn.кр | Nкр | Nn.l | Nl | |
| Н1 | 366,4 | 420,1 | 45,6 | 60,4 | 91,1 | 127,6 | 457,5 | 547,7 | 136,7 | 188,0 |
| Н2 | 785,6 | 900,8 | 97,7 | 129,5 | 195,4 | 273,5 | 981,0 | 1174,3 | 293,0 | 403,0 |
| Р1 | -531,5 | -609,4 | -66,1 | -87,6 | -94,4 | -132,1 | -625,9 | -741,5 | -160,5 | -219,8 |
| Р2 | 49,5 | 261,2 | 6,2 | 8,2 | 12,3 | 17,2 | 61,8 | 278,4 | 18,5 | 25,4 |
| Р3 | -227,8 | -261,2 | -9,4 | -12,5 | 56,6 | 79,3 | -171,1 | -181,9 | 47,2 | 66,8 |
| 9,4 | 12,5 | 18,9 | 26,4 | -208,9 | -234,7 | |||||
| Р4 | 75,9 | 87,1 | -9,4 | -12,5 | -18,9 | 52,9 | 57,0 | 139,9 | -28,3 | 40,3 |
| 18,9 | 25,0 | 37,8 | 52,9 | 113,7 | 139,9 | |||||
| С-1 | -77,0 | -88,3 | -9,6 | -12,7 | -19,2 | -26,8 | -96,2 | -115,2 | -28,7 | -39,5 |
| С-2 | -77,0 | -88,3 | -9,6 | -12,7 | -13,7 | -19,2 | -90,7 | -107,5 | -23,3 | -31,9 |
| В1 | -25,5 | -29,3 | -3,2 | -4,2 | -4,5 | -8,9 | -30,1 | -38,1 | -7,7 | -13,1 |
| В2 | -628,3 | -720,4 | -78,1 | -103,6 | -104,2 | -218,7 | -732,5 | -939,1 | -182,4 | -322,3 |
| В3 | -628,3 | -720,4 | -156,2 | -103,6 | -104,2 | -218,7 | -732,5 | -939,1 | -260,5 | -322,3 |
| В4 | -628,3 | -720,4 | -156,2 | -103,6 | -104,2 | -218,7 | -732,5 | -939,1 | -260,5 | -322,3 |
Список литературы
- ГОСТ Р 21.101-2020 «Система проектной документации для строительства». Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 июня 2020 г. N 282-ст взамен ГОСТ Р 21.1101-2013
- СП 20.13330.2016 «Нагрузки и воздействия». Зарегистрирован Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 20.13330.2011 «СНиП 2.01.07-85* Нагрузки и воздействия».
- СП 63.13330.2018 «Бетонные и железобетонные конструкции». ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 63.13330.2012.
- Бай, В. Ф. Железобетонные конструкции одноэтажного промышленного здания: учебно-методическое пособие / В. Ф. Бай, В. А. Демин. — Тюмень: Тюменский индустриальный университет, 2019. — 97 c. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/101411.html.
- Варламова, Т. В. Проектирование элементов железобетонных конструкций: учебное пособие / Т. В. Варламова. — Саратов: Саратовский государственный технический университет имени Ю.А. Гагарина, ЭБС АСВ, 2017. — 88 c. — ISBN 978-5-7433-3116-1. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/76504.html
- «Расчет и конструирование железобетонных элементов одноэтажного промздания» (для студентов специальности 8.03.01). Ч.1: практикум / составители В. М. Левин [и др.]. — Макеевка: Донбасская национальная академия строительства и архитектуры, ЭБС АСВ, 2020. — 115 c. — Текст: электронный // Электронно-библиотечная система IPR BOOKS: [сайт]. — URL: https://www.iprbookshop.ru/93872.html.
