ПРОЕКТИРОВАНИЕ СИСТЕМЫ ОТОПЛЕНИЯ 3-ЭТАЖНОГО ЖИЛОГО ДОМА

Содержание:

1.     Исходные данные проектирования

• Параметры наружного и внутреннего воздуха.
• Архитектурно-планировочное описание объекта.
• Источник теплоснабжения.

2. Проектирование системы отопления
   • Конструирование системы отопления
   • Гидравлический расчет системы отопления
   • Тепловой расчет отопительных приборов.

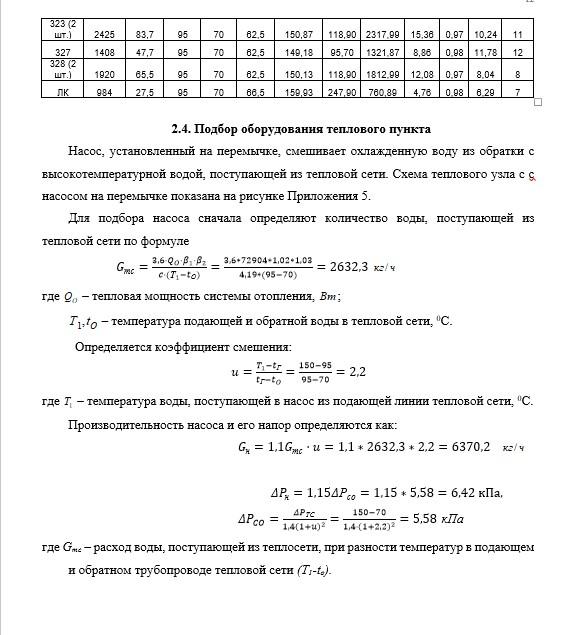

   • Подбор оборудования теплового пункта
3. Список литературы



1.        ИСХОДНЫЕ ДАННЫЕ

• Параметры наружного и внутреннего воздуха



Параметры наружного воздуха

Таблица 1.1.

Район строительства	,°С	φН,  %	, °С	, сут.	vн., м/с.	Зона влажности
Тверь	-27	85	-2,6	212	3,0	нормальная

Параметры внутреннего воздуха

Таблица 1.2.

Значение  для помещений, 0С						Относитель-ная влажность ,%
Жилой комнаты	лестнич-ной клетки	кух-ни	ванной, совмещен-ного санузла	туа-лета	коридора квартиры
20	16	19	24	19	19	55



Влажностный режим помещений – нормальный.

Условия эксплуатации ограждающих конструкций – Б.

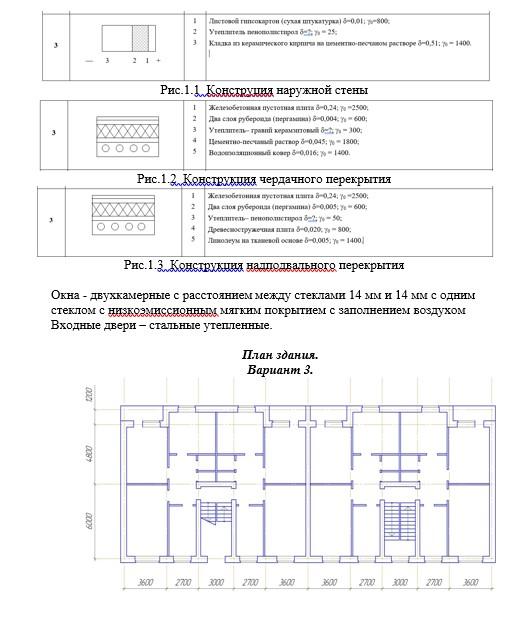

1.2. Архитектурно-планировочное описание объекта.





Район строительства – Тверь

Число этажей — 3

Ориентация фасада – восток

Высота жилого помещения – 2,9 м

Температура в теплом подвале — +4 С.

Схема системы отопления — Однотрубная, с тупиковым движением теплоносителя

Размеры в плане – 31,2х12,0 м.

Площадь застройки – 374,4 м2.

Здание трехэтажное с подвалом.

Высота здания – 10,67 м.

Строительный объем – 3995 м3.

1.3. Источник теплоснабжения

Источник теплоснабжения — ТЭЦ города с параметрами теплоносителя 150^оС-70^оС. Присоединение к наружным теплосетям по зависимой схеме.



2. ПРОЕКТИРОВАНИЕ СИСТЕМЫ ОТОПЛЕНИЯ

2.1 Конструирование системы отопления

В здании запроектирована система отопления с нижней разводкой (прокладка подающих магистралей по подвалу), однотрубная, вертикальная. Система отопления централизованная. В качестве теплоносителя используется вода, со следующими параметрами:

— для системы отопления:

падающая магистраль — t = 95 С, обратная магистраль – t = 70 С;

— для тепловых сетей:

падающая магистраль — t = 150 С, обратная магистраль – t = 70 С.

Схема присоединения приборов – прямоточная – регулируемая со смещенным замыкающим участком. Направление движения воды в магистралях попутное, т.е. движение воды в одном направлении.

В качестве отопительных приборов, используются радиаторы чугунные секционные, марка МC140 (размеры 588х93х140 мм, высота, ширина, глубина соответственно).

Удаление воздуха из системы происходит через кран Маевского, который установлен на каждом отопительном приборе верхнего этажа.

2.2 Гидравлический расчет системы отопления

Гидравлический расчет трубопроводов в работе производится для наиболее протяженной и нагруженной ветви системы отопления. Рассчитываемая ветвь разбивается на участки. Расчетным участком считается отрезок трубопровода с постоянным расходом теплоносителя (т.е. трубопровод между двумя ответвлениями). На расчетной аксонометрической схеме у каждого участка проставляется его номер, тепловая нагрузка и длина.

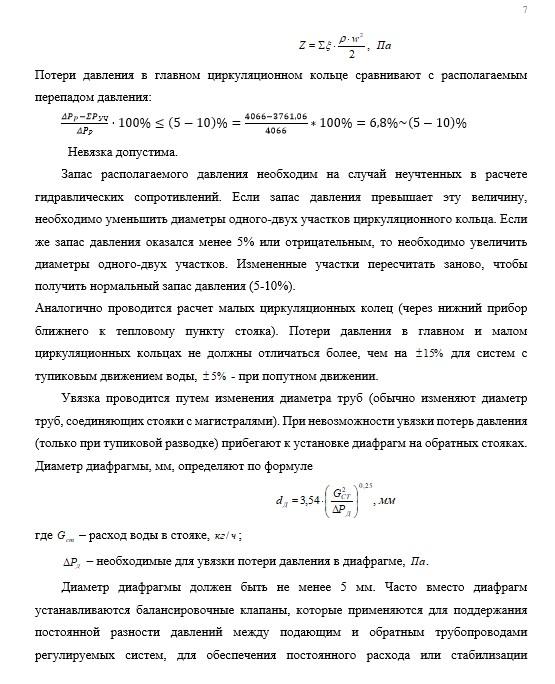

Целью гидравлического расчета теплопроводов является подбор таких диаметров трубопроводов, при которых на всех расчетных участках системы расход теплоносителя обеспечивает заданные тепловые нагрузки приборов [2]. При этом сумма потерь давления в системе SDР_СИС не должна превышать 90-95% расчетного циркуляционного давления, т.е.

.

Расчетное циркуляционное давление ,  по формуле

,

где DР_Н – давление, создаваемое насосом или элеватором. Для небольших систем его можно приближенно принимать равным:

,

где S– сумма длин участков главного циркуляционного кольца, м;

DР_Е – естественное циркуляционное давление, возникающее в расчетном кольце от охлаждения воды в нагревательных приборах DР_{Е ПР} и в трубах DР_{Е ТР};

Б – поправочный коэффициент, учитывающий значение естественного циркуляционного давления в период поддержания расчетного гидравлического режима в системе; для двухтрубных систем Б=0,4; для вертикальных однотрубных при качественном регулировании теплоносителя Б=1, при автоматическом качественно-количественном регулировании – 1.

для однотрубной системы отопления с верхней разводкой



где  – среднее приращение плотности (объемной массы) при понижении температуры воды на 1⁰С (при разности )

– произведение тепловой нагрузки прибора на вертикальное расстояние от его условного центра охлаждения до центра нагревания воды в системе отопления;

– коэффициент учета дополнительного теплового потока при округлении сверх расчетной величины [2]. Он принимается в зависимости от шага номенклатурного ряда отопительных приборов. При тепловой мощности одной секции до 120 Вт –1,02, от 120 до 150 Вт -1,03, при больших значениях мощности – 1,04.

– коэффициент учета дополнительных потерь теплоты отопительными приборами у наружных ограждений [2]. Принимается при установке под оконным проемом 1,02.

– удельная массовая теплоемкость воды, равная 4,19 ;

– расход воды в стояке.

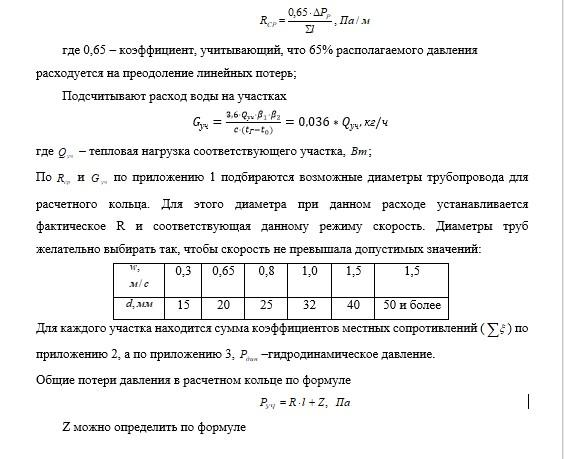

Средние удельные потери давления на трение

температуры перемещаемой по трубопроводу воды Подбор клапанов осуществляется по каталогам фирм-производителей [6]

Таблица 1 – Результаты гидравлического расчета

1	2364	85,10	3,20	20	0,065	4	12,80	0,01	2,10	2,10	40,97
2	4492	161,71	3,20	20	0,126	16	51,20	0,03	7,83	7,83	163,87
3	6851	246,64	4,10	20	0,189	34	139,40	0,10	17,70	17,70	571,64
4	6851	246,64	5,64	20	0,189	34	191,76	0,06	17,70	17,70	1081,59
5	8288	298,37	0,75	25	0,145	17	12,75	0,05	10,35	10,35	9,61
6	9272	333,79	5,03	25	0,162	20	100,60	0,07	12,90	12,90	506,08
7	10709	385,52	0,47	32	0,106	6	2,82	0,02	5,55	5,55	1,35
8	16333	587,99	1,96	32	0,162	14	27,44	0,05	12,90	12,90	53,83
9	32835	1182,06	5,86	40	0,255	26	152,36	0,08	31,89	31,89	892,91
10	72904	2624,54	3,96	50	0,311	28	110,88	0,12	47,12	47,12	439,21
										ИТОГО	3761,06

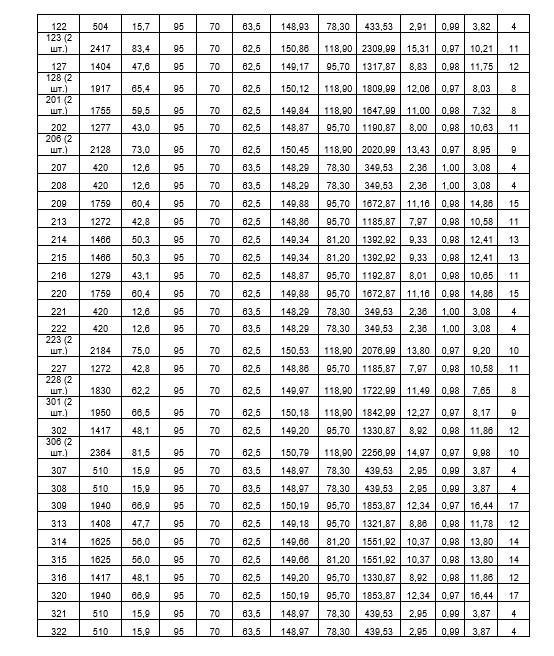

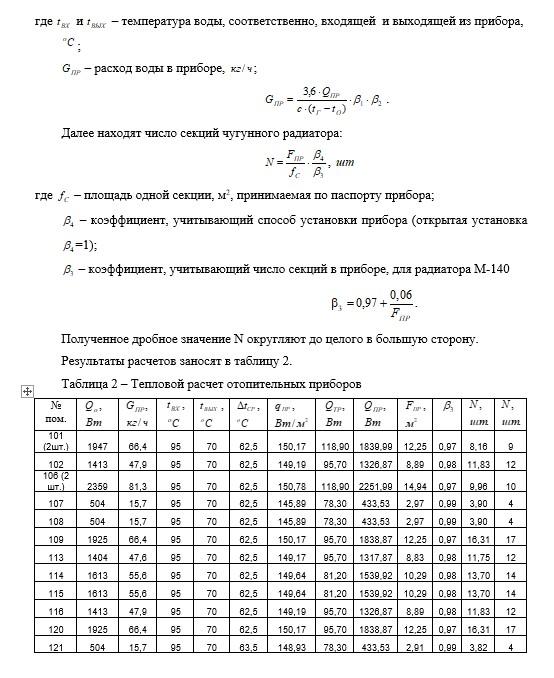

2.3 Тепловой расчет отопительных приборов.

В жилых зданиях в качестве отопительных приборов рекомендуется применять радиаторы и конвекторы. В контрольной принять радиаторы с расстоянием между подводками 300 мм. Отопительные приборы следует располагать у наружных стен, преимущественно под окнами. В зданиях до четырех этажей приборы в лестничных клетках следует устанавливать только на первом этаже у входа, после тамбура, вдоль стены и присоединять к самостоятельному стояку.

При расчете площади нагревательной поверхности приборов необходимо учитывать теплоотдачу труб, открыто проложенных в помещении (стояков и подводок к приборам). Поэтому теплоотдача прибора равна расчетным теплопотерям помещения за минусом теплоотдачи труб () [2]:



где  – поправочный коэффициент, учитывающий долю теплоотдачи труб в помещении: при открытой прокладке =0,9.

Теплоотдачу труб следует определить по формуле:



где   – теплоотдача 1 м вертикальной и горизонтальной трубы, , (Приложение 4 методического пособия);

– длина вертикальной и горизонтальной трубы, .

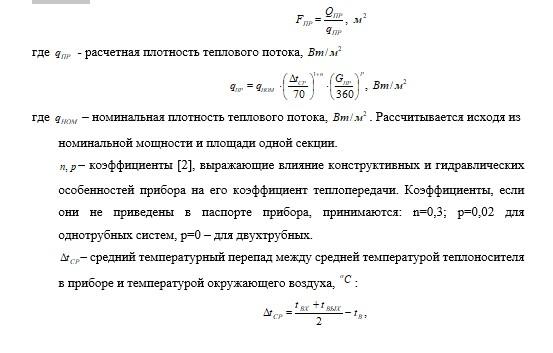

Расчетная площадь нагревательной поверхности приборов определяется по формуле:

Список литературы.



1. ГОСТ 21.602-2016. Правила оформления рабочей документации отопления, вентиляции и кондиционирования. [Электронный ресурс]. — Введ. 2017.- 01.- 07.- Режим доступа: http://docs.cntd.ru/document/1200142447
2. Сканави, А. Н.Отопление : учеб.  для студ. вузов/ А. Н. Сканави, Л. М. Махов. – Гриф МО. – М.: АСВ, 2008. – 576 с.
3. СП 60.13330.2020 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003 [Электронный ресурс]. — Введ. 2020.- 07.- 01.- Режим доступа: https://t.kontur-pk.ru/upload/СП%2060.13330.2020.pdf
4. СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности [Электронный ресурс]. — Введ. 2013.- 02.- 25.- Режим доступа: http://docs.cntd.ru/document/1200098833
5. Еремкин, А. И. Тепловой режим зданий : учеб. пособие для вузов / А. И. Еремкин, Т. И. Королева. – Гриф МО. – Ростов н/Д : Феникс, 2008. – 364 с.
6. ЗАО «Данфосс» Каталог балансировочных клапанов [Электронный ресурс]. — Введ. 2002.- 05.- 01.- Режим доступа: http://www.termoform.ru/data/File/RC_0.pdf
