При возведении данного одноэтажного промышленного здания применяется комбинированный метод монтажа. Этот метод представляет собой сочетание раздельного (дифференцированного) и комплексного методов.

Дифференцированный монтаж выполняют путем установки временного и окончательного закрепления конструктивных однотипных элементов, например колонн, ригелей, плит и т.п.

Комплексный монтаж предусматривает установку и окончательное закрепление всех конструктивных элементов одной ячейки здания.

Выбранный метод наиболее эффективен и при нем сокращаются сроки строительства.

В первую очередь монтируются колонны и подкрановые балки, затем монтируются фермы, плиты покрытия и стеновые панели.

Монтаж колонн ведётся бригадами в составе 4-ти монтажников 4,3,2 разрядов и машиниста 6-го разряда. Колонны устанавливают в стаканы при помощи кондукторов. Монтаж колонн может производиться только после подготовки дна стакана. Отклонение высоты колонн в сторону уменьшения могут быть компенсированы подливкой в стакан фундамента бетона. Если по длине колонна будет иметь отклонение в сторону увеличения, необходимо при установке фундамента понизить отметку дна стакана Колонны в стаканах фундаментов выверяют, совмещая осевые  риски на верхних гранях фундаментов и на подготовленных к монтажу колоннах.

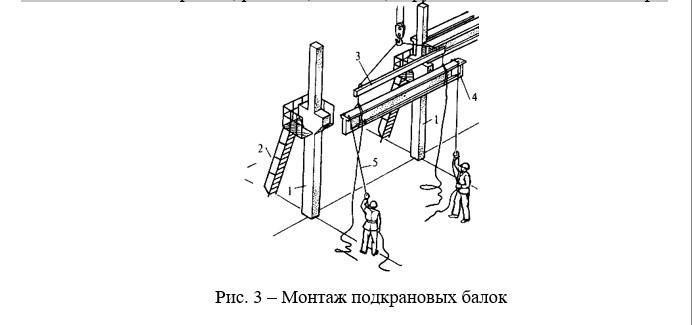

Монтаж подкрановых балок.

Монтаж подкрановых балок производится бригадами из 5-ти монтажников 5,4,3,2 разрядов и машиниста 6 разряда. Перед монтажом подкрановые балки осматривают, проверяют состояние закладных деталей, устраняют мелкие дефекты, очищают детали от наплывов бетона, грязи. Обращают внимание на наличие в деталях трещин, раковин, выколов, нарушении защитного слоя и др.

Проверяют соответствие размеров деталей с проектным, наносят риски на грани по середине закладных деталей. Балки стропуют двухветвевым стропом и производят подъем, наводят на место установки, центрируя по осям колон, совмещая риски на консоли колонны и на ригели. Опорная площадка должна быть ровная для правильного опирания на нее балки. Строповку снимают только после выполнения прихватки сваркой закладных деталей. Окончательное крепление — сварка выпуска арматуры и закладных деталей, после бетонирование стыка (установка опалубки, заливка бетона, вибрирование, разопалубливание). Работы ведутся с лестниц с площадками.

Монтаж ферм и плит покрытия

Монтаж элементов покрытия осуществляется комплексным методом, отдельным потоком, при котором монтируют стропильные фермы и плиты покрытия способом «на весу».

Подстропильные и стропильные фермы устанавливают в проектное положение с совмещением осевых рисок на их торцах с рисками на опорных поверхностях, нижележащих конструкций (колонн и подстропильных  фермах), после чего их закрепляют сваркой с закладными элементами этих конструкций. Устойчивость первых двух стропильных конструкций обеспечивают расчалками, закрепленными за передвижные инвентарные якоря и замоноличенных в стаканы фундаментов колонн. Устойчивость последующих ферм обеспечивают с помощью инвентарных распорок, закрепляемых к ранее смонтированной ферме. Одновременно с монтажом ферм устанавливают все предусмотренные проектом постоянные связи и распорки. Временные распорки и расчалки снимают по мере монтажа и приварки плит покрытия.

Плиты покрытия при бесфонарной кровле монтируют от одного конца фермы к другому, начиная со стороны ранее смонтированного пролета. После укладки каждой плиты, ее закладные детали должны быть приварены к закладным деталям верхнего пояса фермы не менее чем в трех точках.

Монтаж фахверковых колонн проводит ведётся бригадами в составе 4-ти монтажников 4,3,2 разрядов и машиниста 6-го разряда. Колонны устанавливают в стаканы при помощи кондукторов аналогично монтажу колонн несущего каркаса.
