Задания — Теплогазоснабжение и вентиляция

Содержание:
1. Исходные данные проектирования
2. Теплотехнический расчет наружных ограждающих конструкций здания

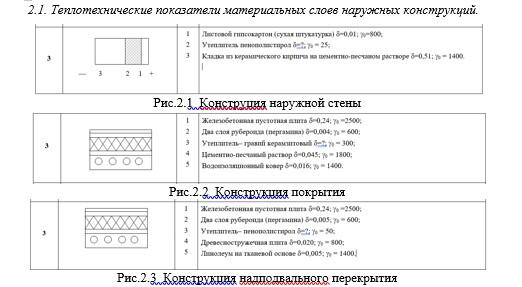

2.1. Теплотехнические показатели материальных слоев наружных конструкций
2.2. Определение приведенных сопротивлений теплопередаче наружных ограждений, толщины слоя утеплителя наружной стены

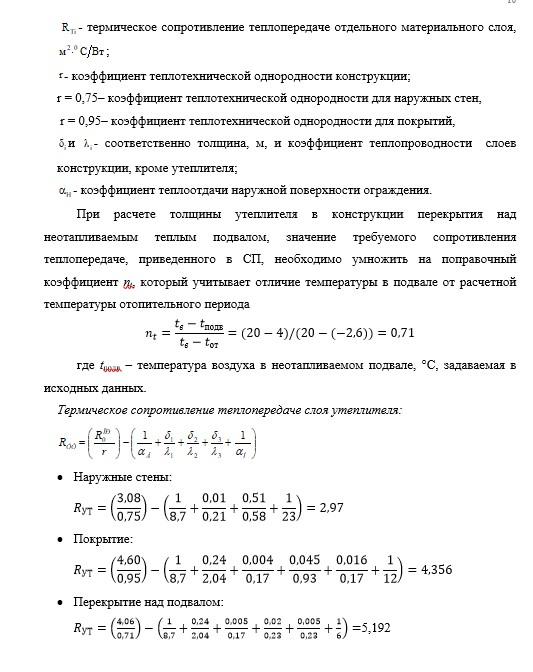

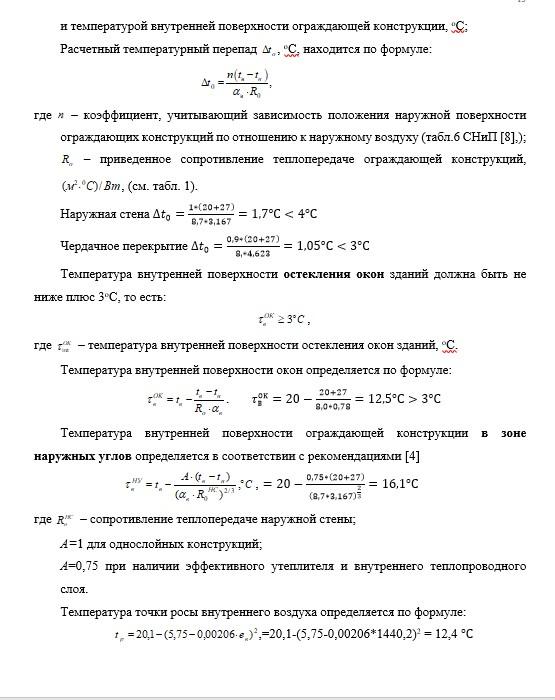

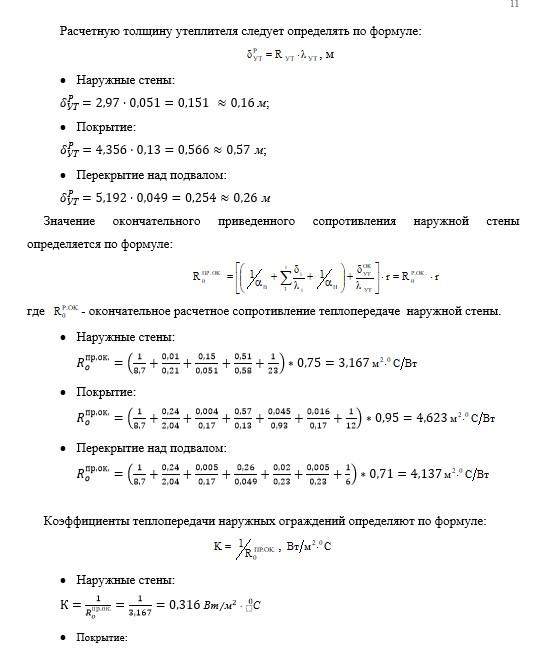

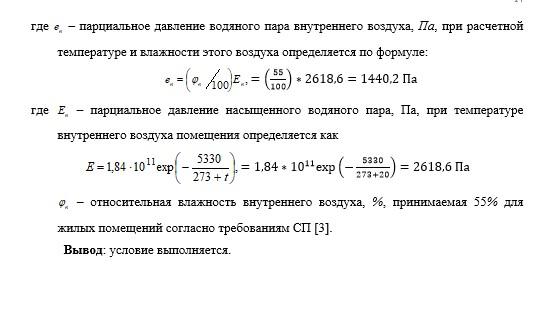

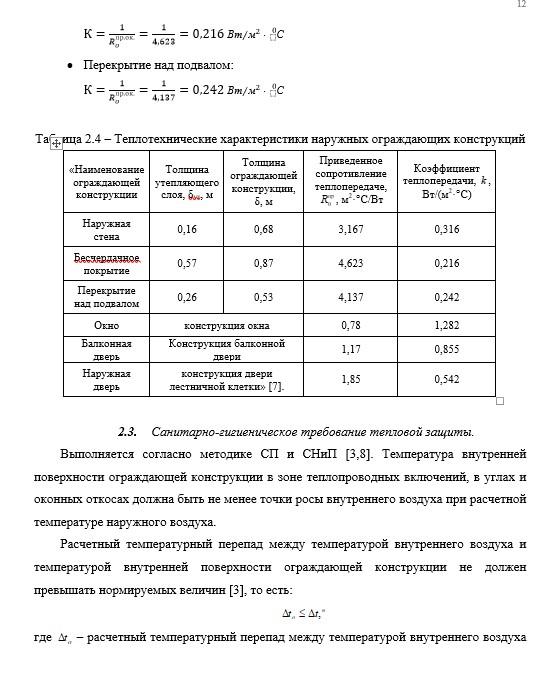

2.3. Санитарно-гигиеническое требование тепловой защиты

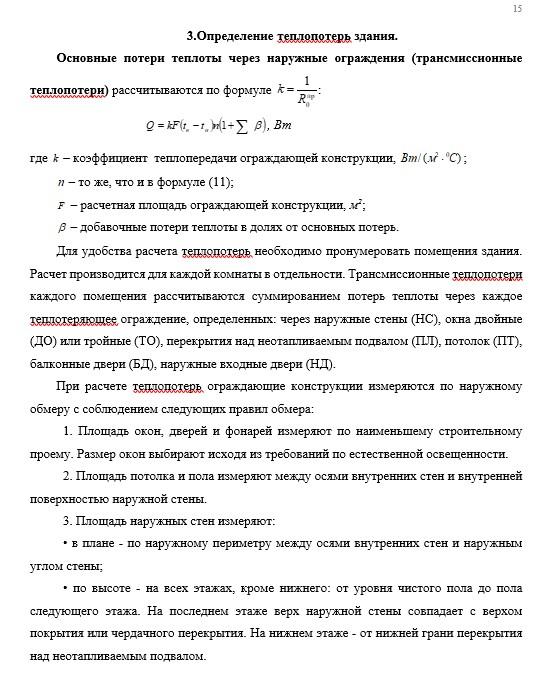

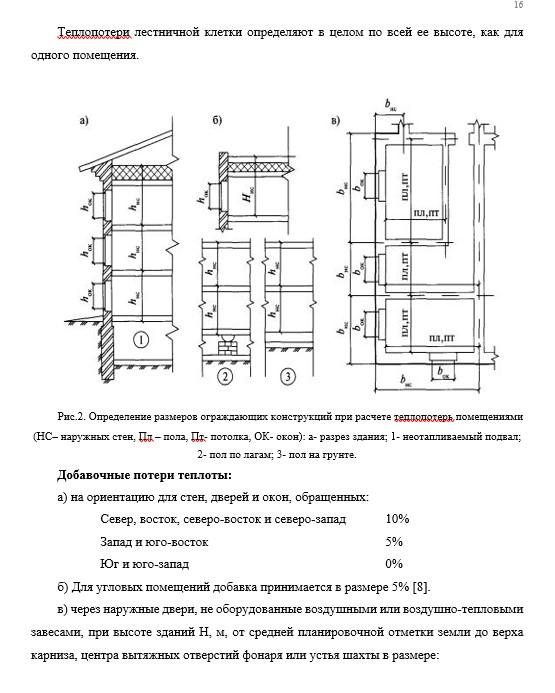

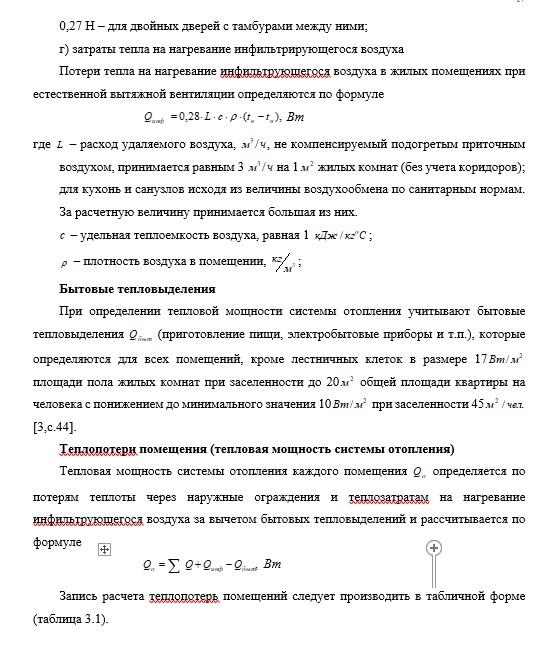

3. Определение теплопотерь здания
4. Список литературы

1.                Исходные данные проектирования.

Основные исходные данные

Район строительства – Тверь

Число этажей — 3

Ориентация фасада – восток

Высота жилого помещения – 2,9 м

Температура в теплом подвале — +4

Схема системы отопления — Однотрубная, с тупиковым движением теплоносителя

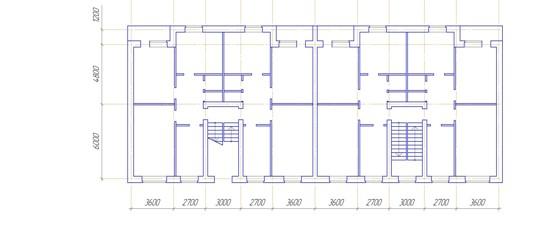

План здания.

Вариант 3.

Параметры наружного воздуха

Таблица 1.1.

Параметры внутреннего воздуха

Таблица 1.2.

Влажностный режим помещений – нормальный.

Условия эксплуатации ограждающих конструкций – Б.

1. Теплотехнический расчет наружных ограждающих конструкций здания

Теплотехнические показатели строительных материалов

Таблица 2.1.

Теплотехнические показатели строительных материалов
Таблица 2.1.
Наименова-ние материалов Условия эксплуата-ции огражде-ний Плотность , кг/м3 Коэффициенты
теплопроводности
,
теплоусвоения
,
паропроницаемости
,
Листовой гипсокартон (сухая штукатурка) Б 800 0,21 3,66 0,075
Пенополистирол Б 25 0,051 0,32 0,05
Кладка из керамического кирпича на цементно-песчаном растворе Б 1400 0,58 7,56 0,16
Железобетонная пустотная плита Б 2500 2,04 18,95 0,03
Рубероид (пергамин) Б 600 0,17 3,53 —
Гравий керамзитовый Б 300 0,13 1,66 0,25
Цементно-песчаным раствор Б 1800 0,93 11,09 0,09
Водоизоляционный ковер Б 1400 0,17 3,53 —
Пенополистирол Б 50 0,049 0,38 0,05
Древесностружечная плита Б 800 0,23 6,75 0,06
Линолеум на тканевой основе Б 1400 0,23 5,87 0,002

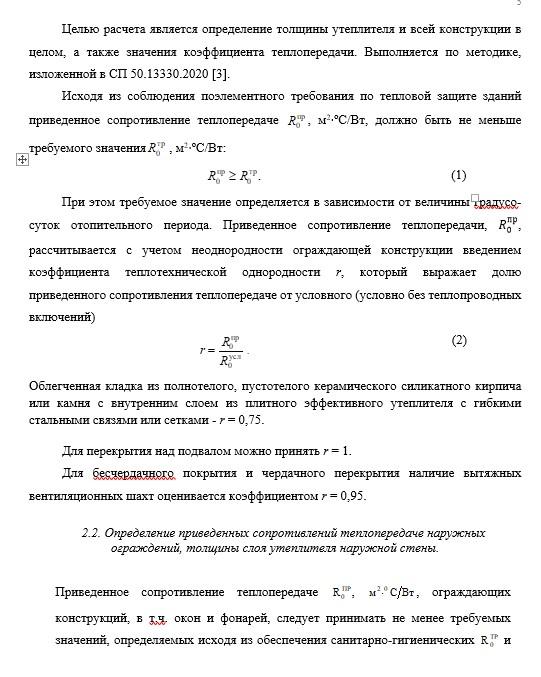

Целью расчета является определение толщины утеплителя и всей конструкции в целом, а также значения коэффициента теплопередачи. Выполняется по методике, изложенной в СП 50.13330.2020 [3].
Исходя из соблюдения поэлементного требования по тепловой защите зданий приведенное сопротивление теплопередаче , м2⋅ºС/Вт, должно быть не меньше требуемого значения , м2⋅ºС/Вт:
.
(1)
При этом требуемое значение определяется в зависимости от величины градусо-суток отопительного периода. Приведенное сопротивление теплопередачи, R_0^пр, рассчитывается с учетом неоднородности ограждающей конструкции введением коэффициента теплотехнической однородности r, который выражает долю приведенного сопротивления теплопередаче от условного (условно без теплопроводных включений)
.
(2)
Облегченная кладка из полнотелого, пустотелого керамического силикатного кирпича или камня с внутренним слоем из плитного эффективного утеплителя с гибкими стальными связями или сетками — r = 0,75.
Для перекрытия над подвалом можно принять r = 1.
Для бесчердачного покрытия и чердачного перекрытия наличие вытяжных вентиляционных шахт оценивается коэффициентом r = 0,95.

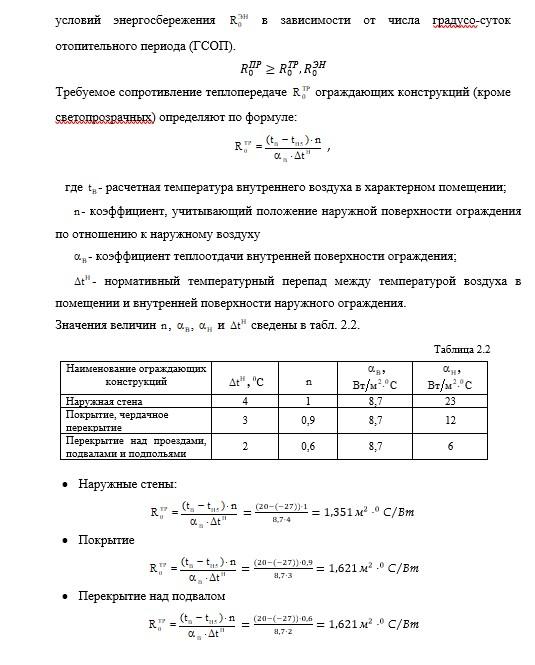

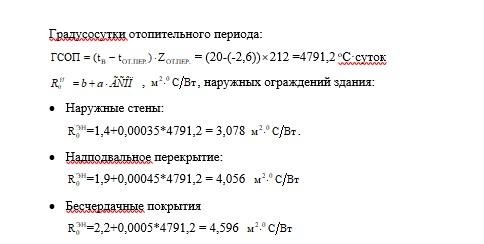

2.2. Определение приведенных сопротивлений теплопередаче наружных ограждений, толщины слоя утеплителя наружной стены.

Список литературы.

1. СП 131.13330.2020. Свод правил. Строительная климатология. Актуализированная версия СНиП 23-01-99* [Электронный ресурс]. — Введ. 2021.- 07.- 21.- Режим доступа: https://docs.cntd.ru/document/573659358
2. ГОСТ 30 494-2011. Здания жилые и общественные. Параметры микроклимата в помещениях [Электронный ресурс]. — Введ. 2013.- 01.- 01.- Режим доступа: http://www.npmaap.ru/possnips/standpr/gost30494.html.
3. СП 50.13330.2020 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003 [Электронный ресурс]. Введ. 2021.- 07.- 01. – Режим доступа: https://контур.рф/upload/СП%2060.13330.2020.pdf
4. Российское научно-техническое общество строителей (РНТО строителей). Стандарт организации. СТО 17532043-001-2005 Нормы теплотехнического проектирования ограждающих конструкций и оценки энергоэффективности зданий [Электронный ресурс]. — Введ. 2006.- 01.- 01.- Режим доступа: http://files.stroyinf.ru/Data1/46/46773/
5. СП 345.1325800.2017 Здания жилые и общественные. Правила проектирования тепловой защиты. Введ. 2018.- 05.- 15.- – Режим доступа: http://инженер.орг.рф/dat/codes_doc_1907.pdf
6. СНиП 31-01-2003 Здания жилые многоквартирные [Электронный ресурс]. — Введ. 2003.- 06.- 23.- Режим доступа: https://бтитверь.рф/doc/standart/СНиП%2031-01-2003%20Здания%20жилые%20многоквартирные.pdf
7. Одокиенко, Е.В. Отопление и вентиляция трехэтажного жилого дома : учебно-методическое пособие [Электронный ресурс]. Режим доступа: http://hdl.handle.net/123456789/6063
8. СНиП 23-02-2003. Тепловая защита зданий [Электронный ресурс]. — Введ. 2003.- 10.- 01.- Режим доступа: http://gostisnip.ru/dokumenty/snipy/snip_23-02-2003
9. Малявина, Е. Г. Теплопотери здания : справ. пособие / Е. Г. Малявина. – М.: Авок-Пресс, 2007. –142 с.
10. ГОСТ 23166-99. Блоки оконные. Общие технические решения. [Электронный ресурс]. — Введ. 2001.- 01.- 01.- Режим доступа: https://docs.cntd.ru/document/1200006801.
