Содержание:
1. Исходные данные проектирования
2. Теплотехнический расчет наружных ограждающих конструкций здания

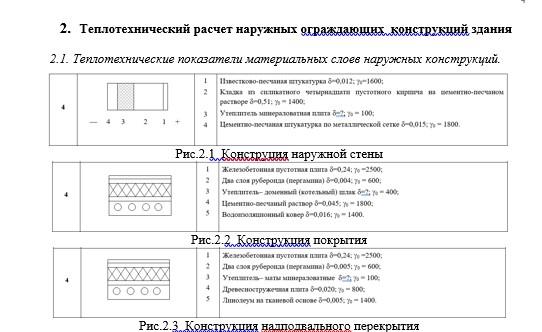

2.1. Теплотехнические показатели материальных слоев наружных конструкций

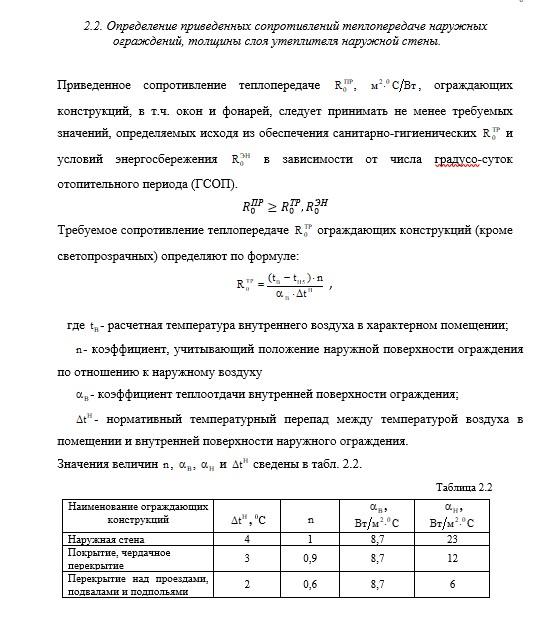

2.2. Определение приведенных сопротивлений теплопередаче наружных ограждений, толщины слоя утеплителя наружной стены

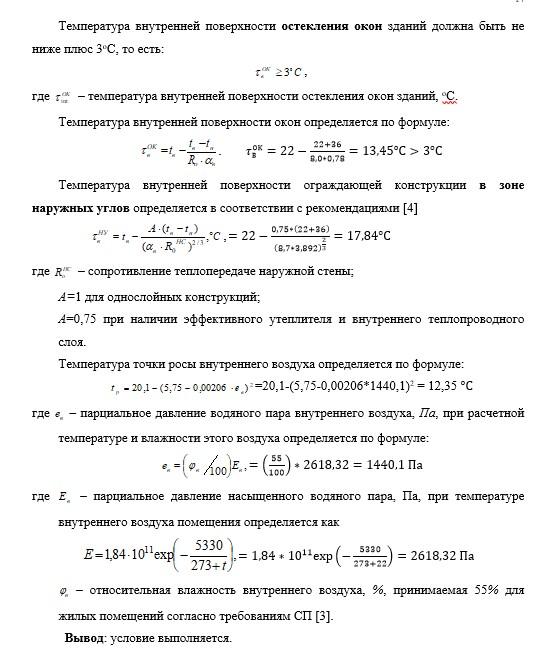

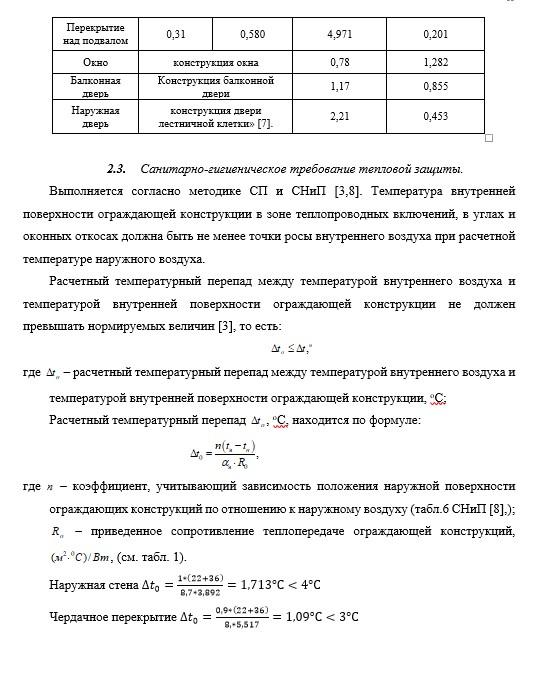

2.3. Санитарно-гигиеническое требование тепловой защиты
3. Определение теплопотерь здания
4. Список литературы

1.                Исходные данные проектирования.

Основные исходные данные

Район строительства – Омск

Число этажей – 3

Ориентация фасада – юго-восток

Высота жилого помещения – 3,10 м

Температура в теплом подвале — +4

Схема системы отопления — Двухтрубная, с тупиковым движением теплоносителя

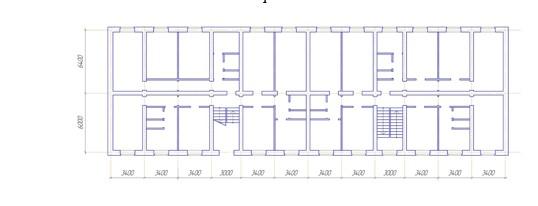

План здания.

Вариант 24.

Параметры наружного воздуха

Таблица 1.1.

Параметры внутреннего воздуха

Таблица 1.2.

Влажностный режим помещений – нормальный.

Условия эксплуатации ограждающих конструкций – А.

Теплотехнические показатели строительных материалов

Таблица 2.1.

Целью расчета является определение толщины утеплителя и всей конструкции в целом, а также значения коэффициента теплопередачи. Выполняется по методике, изложенной в СП 50.13330.2020 [3].

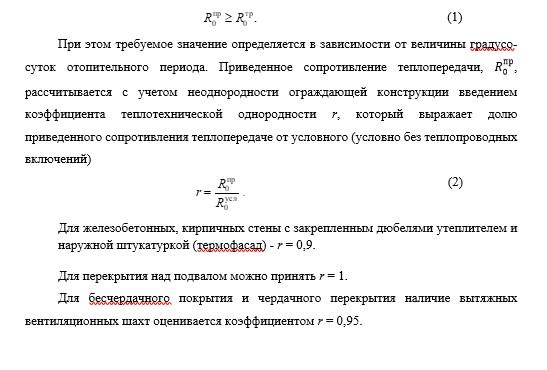

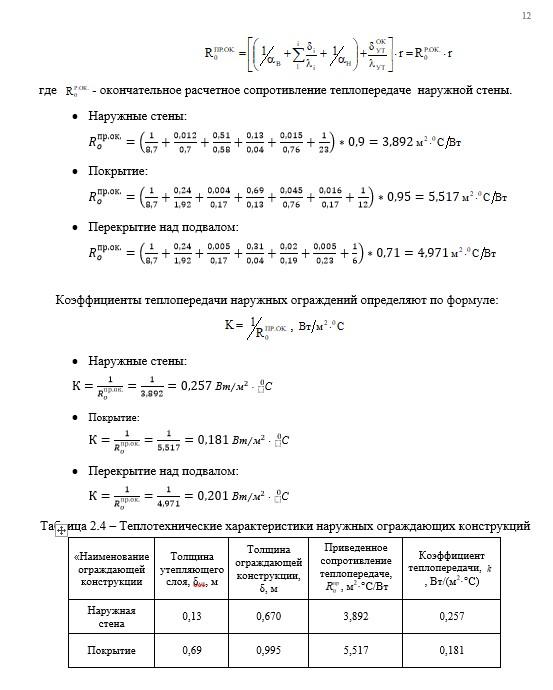

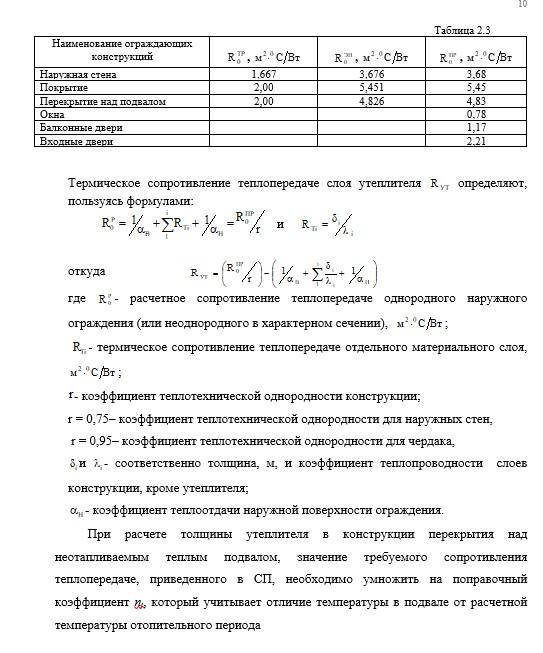

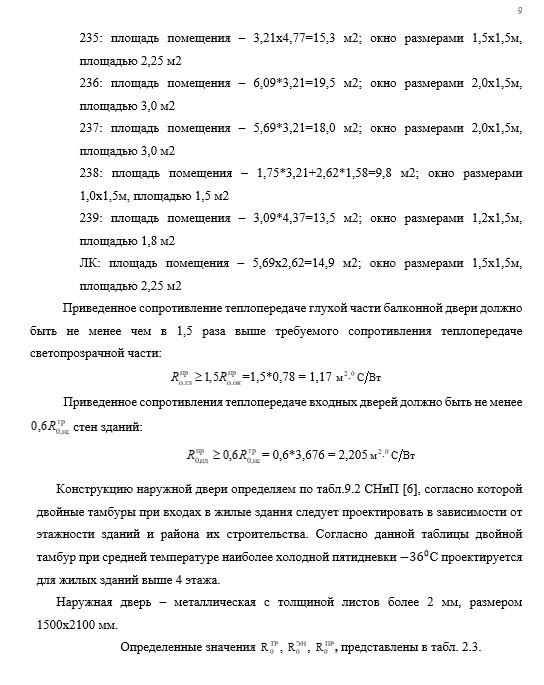

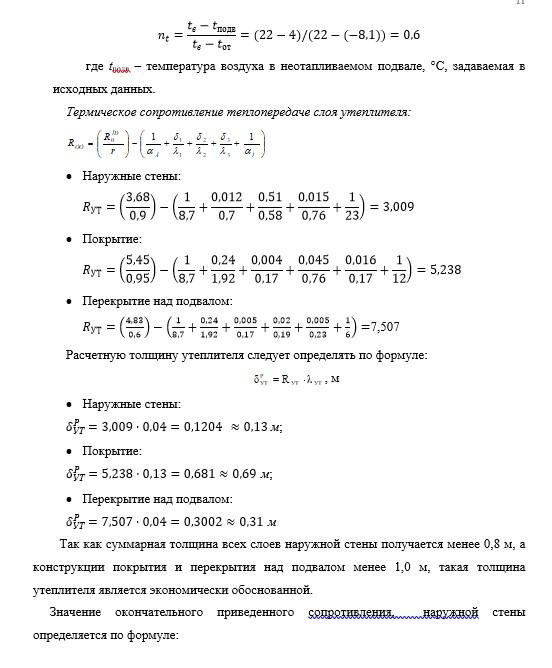

Исходя из соблюдения поэлементного требования по тепловой защите зданий приведенное сопротивление теплопередаче , м²⋅ºС/Вт, должно быть не меньше требуемого значения , м²⋅ºС/Вт:

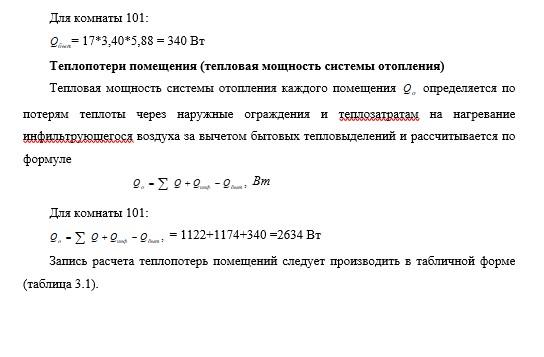

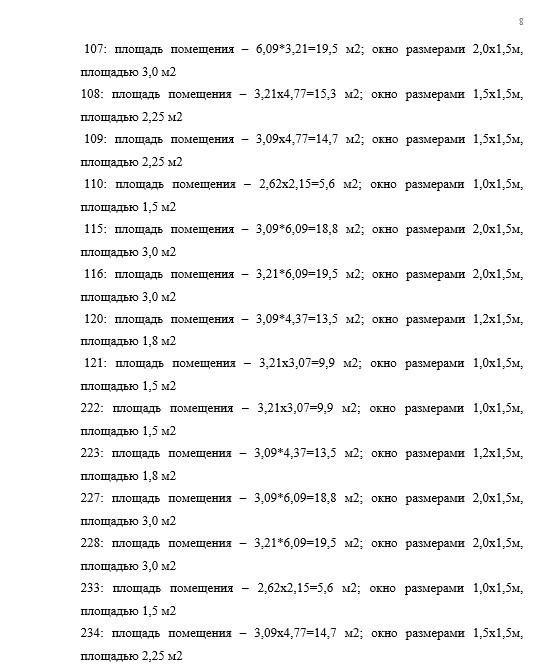

Для удобства расчета теплопотерь необходимо пронумеровать помещения здания. Расчет производится для каждой комнаты в отдельности. Трансмиссионные теплопотери каждого помещения рассчитываются суммированием потерь теплоты через каждое теплотеряющее ограждение, определенных: через наружные стены (НС), окна двойные (ДО) или тройные (ТО), перекрытия над неотапливаемым подвалом (ПЛ), потолок (ПТ), балконные двери (БД), наружные входные двери (НД).

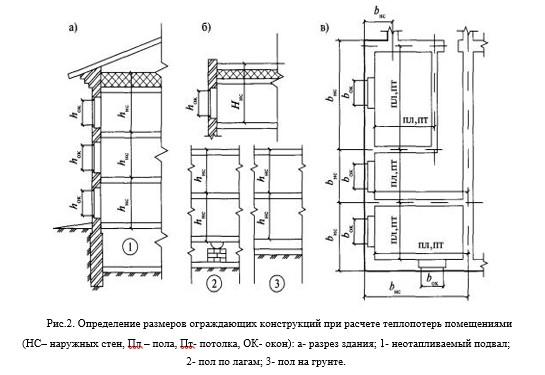

При расчете теплопотерь ограждающие конструкции измеряются по наружному обмеру с соблюдением следующих правил обмера:

1. Площадь окон, дверей и фонарей измеряют по наименьшему строительному проему. Размер окон выбирают исходя из требований по естественной освещенности.
2. Площадь потолка и пола измеряют между осями внутренних стен и внутренней поверхностью наружной стены.
3. Площадь наружных стен измеряют:

• в плане — по наружному периметру между осями внутренних стен и наружным углом стены;
• по высоте — на всех этажах, кроме нижнего: от уровня чистого пола до пола следующего этажа. На последнем этаже верх наружной стены совпадает с верхом покрытия или чердачного перекрытия. На нижнем этаже — от нижней грани перекрытия над неотапливаемым подвалом.

Теплопотери лестничной клетки определяют в целом по всей ее высоте, как для одного помещения.

Добавочные потери теплоты:

а) на ориентацию для стен, дверей и окон, обращенных:

б) Для угловых помещений добавка принимается в размере 5% [8].

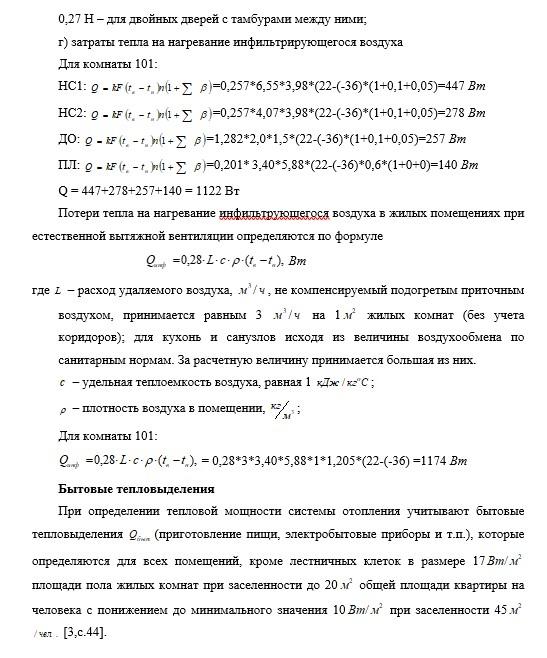

в) через наружные двери, не оборудованные воздушными или воздушно-тепловыми завесами, при высоте зданий Н, м, от средней планировочной отметки земли до верха карниза, центра вытяжных отверстий фонаря или устья шахты в размере:

Список литературы.

1. СП 131.13330.2020. Свод правил. Строительная климатология. Актуализированная версия СНиП 23-01-99* [Электронный ресурс]. — Введ. 2021.- 07.- 21.- Режим доступа: https://docs.cntd.ru/document/573659358
2. ГОСТ 30 494-2011. Здания жилые и общественные. Параметры микроклимата в помещениях [Электронный ресурс]. — Введ. 2013.- 01.- 01.- Режим доступа: http://www.npmaap.ru/possnips/standpr/gost30494.html.
3. СП 50.13330.2020 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003 [Электронный ресурс]. Введ. 2021.- 07.- 01. – Режим доступа: https://контур.рф/upload/СП%2060.13330.2020.pdf
4. Российское научно-техническое общество строителей (РНТО строителей). Стандарт организации. СТО 17532043-001-2005 Нормы теплотехнического проектирования ограждающих конструкций и оценки энергоэффективности зданий [Электронный ресурс]. — Введ. 2006.- 01.- 01.- Режим доступа: http://files.stroyinf.ru/Data1/46/46773/
5. СП 345.1325800.2017 Здания жилые и общественные. Правила проектирования тепловой защиты. Введ. 2018.- 05.- 15.- – Режим доступа: http://инженер.орг.рф/dat/codes_doc_1907.pdf
6. СНиП 31-01-2003 Здания жилые многоквартирные [Электронный ресурс]. — Введ. 2003.- 06.- 23.- Режим доступа: https://бтитверь.рф/doc/standart/СНиП%2031-01-2003%20Здания%20жилые%20многоквартирные.pdf
7. Одокиенко, Е.В. Отопление и вентиляция трехэтажного жилого дома : учебно-методическое пособие [Электронный ресурс]. Режим доступа: http://hdl.handle.net/123456789/6063
8. СНиП 23-02-2003. Тепловая защита зданий [Электронный ресурс]. — Введ. 2003.- 10.- 01.- Режим доступа: http://gostisnip.ru/dokumenty/snipy/snip_23-02-2003
9. Малявина, Е. Г. Теплопотери здания : справ. пособие / Е. Г. Малявина. – М.: Авок-Пресс, 2007. –142 с.
10. ГОСТ 23166-99. Блоки оконные. Общие технические решения. [Электронный ресурс]. — Введ. 2001.- 01.- 01.- Режим доступа: https://docs.cntd.ru/document/1200006801.
